頻率：80~170MHZ

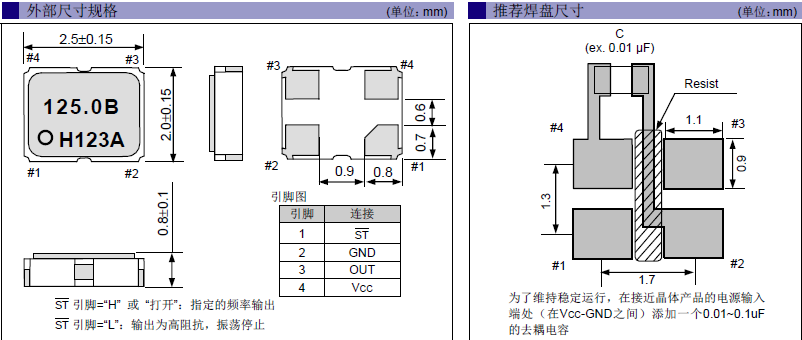

尺寸：2.5*2.0mm
EPSON晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振,晶振高精密點膠技術：石英晶振晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內。將被上銀電極的晶片裝在彈簧支架上，點上導電膠，并高溫固化，通過彈簧即可引出電信號。
有源晶振,是只石英晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.
|
型號 |
SG-210SDH晶振 |
|
|
輸出頻率范圍 |
80~170MHZ |
|
|
電源電壓（Vcc） |
+2.5V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
CMOS |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SCH
125.006250 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG-210SCH
114.285000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
SG-210SCH
133.333000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG-210SCH
133.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 11.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
100.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 7.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
125.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-20 to 70 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
100.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-100 ppm
≤ 7.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
133.333000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
SG-210SDH
125.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 9.0 mA
+/-5ppm
45 to 55 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1G0039310039 | SG-210SCH | 125.006250 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039310042 | SG-210SCH | 114.285000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039310043 | SG-210SCH | 133.333000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039310044 | SG-210SCH | 133.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 11.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410001 | SG-210SDH | 100.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 7.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410002 | SG-210SDH | 125.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -20 to 70 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410003 | SG-210SDH | 100.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-100 ppm | ≤ 7.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410004 | SG-210SDH | 133.333000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0039410008 | SG-210SDH | 125.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 9.0 mA | +/-5ppm | 45 to 55 % |
有源晶振的負載電容與阻抗:負載電容與阻抗OSC晶振設置一個規定的負載阻抗值。當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時，指定的值這可能會導致問題例如：失真的輸出波形。特別是設置電抗，根據規范的負載阻抗。輸出頻率和輸出電平，當測量輸出頻率或輸出水平，晶體振蕩器調整的輸入阻抗，測量儀器的負載阻抗晶體振蕩器。當輸入阻抗的測量儀器，不同的負載阻抗的晶體振蕩器，測量輸出頻率或輸出水平高，阻抗阻抗測量可以忽略。愛普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振
機械處理:當有源晶振發生外置撞擊時，任何貼片振蕩器在遭到外部撞擊時，或者產品不小心跌落時，強烈的外置撞擊都將會導致晶振損壞，或者頻率不穩定現象。不執行任何強烈的沖擊石英晶體振蕩器。如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點。
電處理:將電源連接到進口晶振指定的終端，確定正確的極性這目錄所示。注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振，假如損壞那將不會工作。此外如果外接電源電壓高于晶振的規定電壓值，就很可能會導致石英晶振產品損壞。所以外接電壓很重要，一定要確保使用正確的額定電壓的振蕩，但如果電壓低于額定的電壓值部分產品將會不起振，或者起不到最佳精度。
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,2520小體積晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.愛普生晶振,有源晶振,SG-210SDH晶振,X1G0039410001晶振
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,進口石英晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進四腳貼片晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠將方針與各自工作職責完全結合的培訓.
