頻率：13~52MHZ

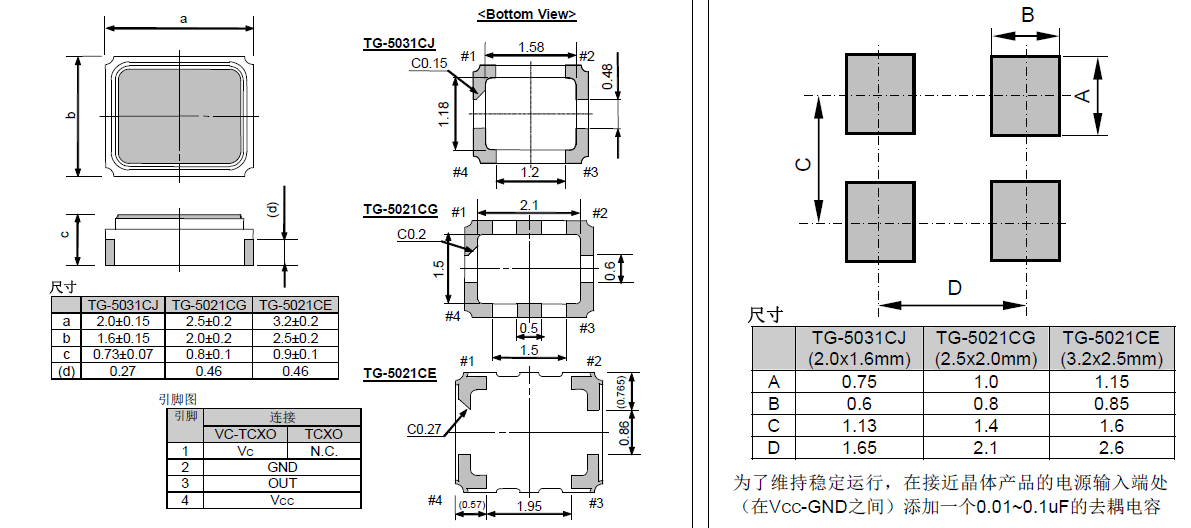

尺寸：2.5*2.0mm
EPSON晶振,溫補晶振,TG-5021CG晶振,X1G0035810029晶振,石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。
有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的石英晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.
|
型號 |
TG-5021CG晶振 |
|
|
輸出頻率范圍 |
13~52MHZ |
|
|
電源電壓范圍 |
1.7~3.3V |
|
|
電源電壓（Vcc） |
+3.3V |
|
|
消耗電流 |
+90mA max. |
|
|
待機時電流 |
- |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生TCXO有源振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG-5021CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CG
30.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
TG-5021CE
24.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.5 ppm
-40 to +85 °C
+/-5.00 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
19.200000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.368000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
TG-5035CE
26.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0035810029
TG-5021CG
33.600000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0035810035
TG-5021CG
32.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0035810039
TG-5021CG
30.000000 MHz
2.50 x 2.00 x 0.80 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-2.00 ppm
≤ 2.0 mA
+/-1ppm
X1G0038210044
TG-5021CE
24.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.5 ppm
-40 to +85 °C
+/-5.00 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310001
TG-5035CE
19.200000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310004
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310005
TG-5035CE
16.368000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-1.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310014
TG-5035CE
16.369000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
X1G0038310025
TG-5035CE
26.000000 MHz
3.20 x 2.50 x 0.90 mm
Clipped sine wave
+/-2.0 ppm
-40 to +85 °C
+/-0.50 ppm
≤ 1.5 mA
+/-1ppm
晶振產品使用每種產品時,請?jiān)谑⒕д褚?guī)格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 EPSON晶振,溫補晶振,TG-5021CG晶振,X1G0035810029晶振
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了石英2520晶振的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
機械振動的影響:當金屬面晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進進口4P無源晶振的目標和指標. 環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.EPSON晶振,溫補晶振,TG-5021CG晶振,X1G0035810029晶振
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,晶振,石英晶振,有源晶振環保型原材料,減少小尺寸普通石英晶體振蕩器生產過程中的廢棄物產生量,努力向相關方施加環境影響. 我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.
愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司金屬面晶振,貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
