頻率：8~50MHZ

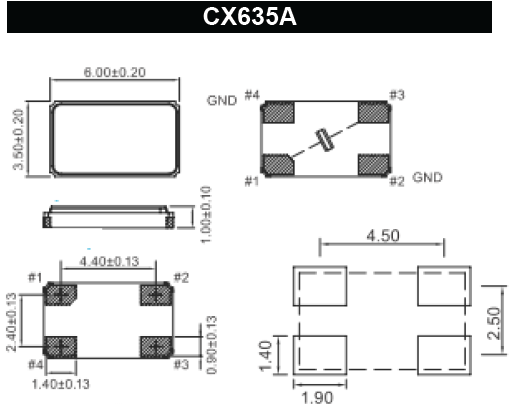

尺寸：6.0*3.5mm
Cardinal晶振,貼片晶振,CX635A晶振,我們很高興地宣布，泰藝美國子公司Isotemp（http://www.taitien.com/）已經收購了Cardinal Components（http://www.cardinalxtal.com/）的資產。此次收購于2016年4月8日完成。Taitien是全球領先的頻率控制產品制造商，提供廣泛的石英晶體，振蕩器，VCXO，TCXO，OCXO，精密晶體和厚度監視器晶體。該公司通過了ISO 9001和TS 16949認證，在臺灣，中國和美國擁有制造，設計和應用工程資源。
6035mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定。
|
Cardinal晶振 |
單位 |
CX635A晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8~50MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-10°C to +85°C |
裸存 |
|
工作溫度 |
T_use |
-55°C to +125°C |
標準溫度 |
|
激勵功率 |
DL |
50µW Max |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±5,10,30,50ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10,30,50ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
18pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。Cardinal晶振,貼片晶振,CX635A晶振
關于沖洗清潔音叉型晶振由于采用小型、薄型的貼片進口晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英無源晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
Cardinal晶振本于‘善盡企業責任、降低進口兆赫茲石英晶振環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則。 Cardinal晶振,貼片晶振,CX635A晶振
Cardinal晶振公司自覺遵守有關環境法律、法規，培養員工的環保意識和能力，持續改進貼片石英晶振環保績效，優先使用環保型材料、設備及施工工藝，做到污染預防，最終創建具有環保、節能、適宜性特征的優質工程。
公司嚴格遵守國家有關工程建設法律、法規，不斷提高員工的質量意識和能力，履行合約、信守承諾，堅持開拓創新，不斷提升企業的施工技術素質和智能手機晶體諧振器質量管理水平，以科學學嚴密的施工管理和真誠的服務讓業主高度滿意。
