• 領先全球希華晶體at切割角度的奇特之處，pcba上的負載晶體頻率具有擴展分布。

• 由于頻率牽引能力和負載電容之間的關系，負載電容越小，頻率變化越敏感。以下步驟如下所示。

  (1)增加負載電容，Cg和Cd，使用CL較大的晶體。

  (2)使用更精確的電容Cg和Cd。

  (3)使用更精確的晶體。

  • 產品的通病。

  • 1.可以使用一般的清潔溶液或超聲波清潔方法來清潔我們的SMD晶振產品。但是，在某些情況下，超聲波清洗機可能會在我們產品的振蕩頻率下產生共振，從而惡化器件的電氣特性，甚至損壞器件的整體結構。因此，建議在清洗前進行驗證試驗。

  • 2.音叉產品在接近超聲波清洗機清洗頻率的頻帶上振蕩，這可能會引起諧振，惡化設備的電氣特性，甚至損壞設備的整體結構。因此，應避免使用超聲波清洗機清洗音叉裝置。如果需要使用這種方法清潔音叉裝置，建議在清潔過程前后檢查裝置的功能。

  • 3.為防止干擾，布局時請避開產品下方的任何電路。

  • 4.當數據表標有“NC”或“請勿連接”時，請不要連接任何電路，以避免功能出錯。

  • 5.避免通過超聲波焊接進行安裝和加工，這種方法有可能使過度振動在晶體產品內部傳播，并成為特性惡化和不振動的原因。領先全球希華晶體at切割角度的奇特之處.

  • 顧客購買水晶時，需要哪些參數？

  • 主要信息:

  • 標稱頻率、負載電容、公差(+/-ppm)

  • 次要信息:(取決于Siward或行業標準)

  • 尺寸、ESR(等效串聯電阻)、C0(并聯電容)、工作溫度范圍.

  • 晶體石英的切割角度如何影響溫度特性？

• Mfr Part #	Mfr	Supplier	Description	Series	Frequency	Frequency Tolerance	Load Capacitance
  XTL721-Q23-048	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	6pF
  XTL721-S349-005	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	7pF
  XTL721-S999-301	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	9pF
  XTL721-S999-429	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	6pF
  XTL741-S999-319	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	9pF
  XTL741-U11-402	Siward	Siward	CRYSTAL 32.768K晶振 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	7pF
  XTL741-S999-298	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	12.5pF
  XTL741-S999-379	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	7pF
  XTL741-S999-327	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL74	32.768 kHz	±20ppm	4pF
  XTL721-S999-286	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL72	32.768 kHz	±20ppm	12.5pF
  XTL751-S999-544	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL75	32.768 kHz	±20ppm	12.5pF
  XTL751-S999-548	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL75	32.768 kHz	±20ppm	9pF
  XTL751-S999-420	Siward	Siward	CRYSTAL 32.768 KHZ 20PPM CRYSTAL	XTL75	32.768 kHz	±20ppm	7pF

  自從發現石英晶體中的壓電效應以來，當晶體受到機械壓力時，在晶體的某些面上會出現電勢。

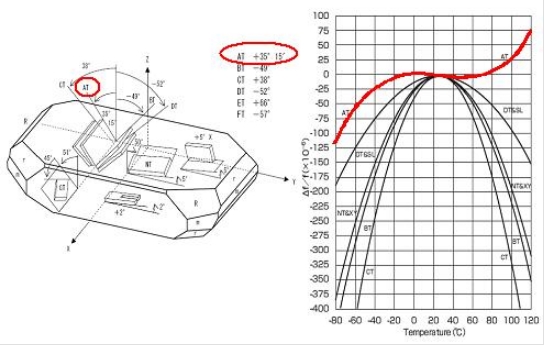

• 根據對石英條的不同切割角度，有不同種類的石英板，例如AT、BT、CT-切割板。不同類型的石英切割具有不同的可用彈性、壓電和不同的特性，這些特性是設計石英晶體器件的基本參數。最常用的石英切割類型是AT切割角+35° 15 ’,如下圖所示。

  特別是AT切角的頻率-溫度特性比其他切角更穩定。



• 水晶石英的at切割有什么特點？

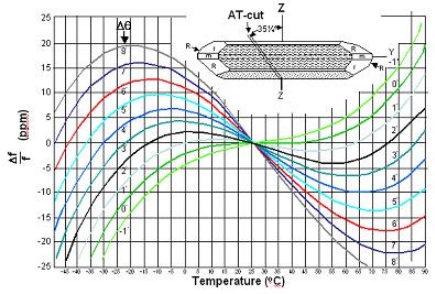

  AT切割是石英晶振設備中最常見的切割角度。溫度系數僅由溫度偏差的三階函數決定。此外，它在很寬的溫度范圍內具有出色的頻率穩定性。晶體頻率-溫度特性的規格由切割角和工作溫度范圍的微調決定。該圖如下所示:



• 晶體CL和PCBA CL不匹配對輸出頻率有什么影響？

• 我們生產水晶CL來滿足客戶的要求。標稱頻率是指晶體CL和PCBA CL在振蕩器電路中相遇(無頻率偏差),以滿足客戶需求。

• 如果PCBA的CL高于晶體，則輸出頻率應該低于標稱頻率。

  如果PCBA的CL低于晶體，則輸出頻率應該高于標稱頻率。

晶體諧振器是利用石英晶片鍍上膜層之后產生壓電效應的一種被動元器件。再將石英晶體加上電壓的話，石英水晶會發生形變 (壓電效應)，從而振動產生接近其固有振動數的穩定且高精度的頻率。
