Kyocera面向GNSS的定時器件SAW器件簡介

來源：火運電子查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2024-01-05 14:20:40【大中小】

分享到：

Kyocera面向GNSS的定時器件SAW器件簡介

介紹智能手機和通信設備上面向GNSS的產品陣容。
什么是GNSS？
GNSS是“全球?qū)Ш叫l(wèi)星系統”的縮寫，也稱為“全球?qū)Ш叫l(wèi)星系統”。具有與環繞地球上空數萬公里的人造衛星進行通信，準確推算出位于地球上哪個地方的功能。
GNSS包括GPS (美國)、Galileo (歐盟)、GLONASS (俄羅斯)和BeiDou (中國)。
GNSS用于智能手機、可穿戴型、IoT、車載遠程通訊等廣泛的用途，其中使用了被稱為TCXO振蕩器的定時設備和小型、高精度的SAW設備。

定時設備( TCXO )
通過京瓷獨有的光刻、CVM技術，實現適合GNSS的高精度TCXO晶振。
特長：
穩定的頻率溫度特性±0.5ppm
小型封裝1.6mm x 1.2mm
穩定的供應體制(行業市場占有率第一)※）
※基于調查公司報告的本公司推算
用途：智能手機、可穿戴設備、IoT、車載電信等

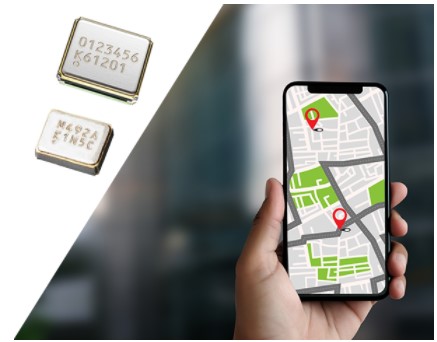

KT1612A / KT2016K系列

特長：

尺寸：
1.6 x 1.2 x 0.55 (max.)毫米日本進口晶振
2.0 x 1.6 x 0.80 (max.)毫米
頻率：26MHz、38.4MHz、52MHz
使用溫度范圍：-40 ~ +85℃
頻率溫度特性：+/-0.5ppm(@-40 ~ +85℃)
電源電壓：1.8 ~ 3.3V
可編程
用途：智能手機、可穿戴、IoT模塊等
優勢：高頻率穩定度，充分的生產能力

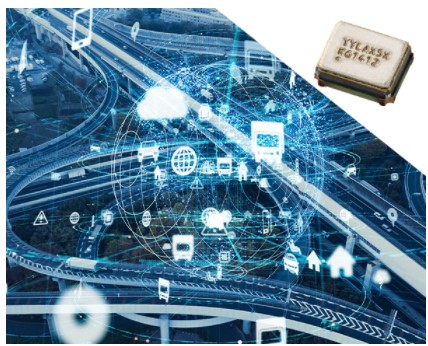

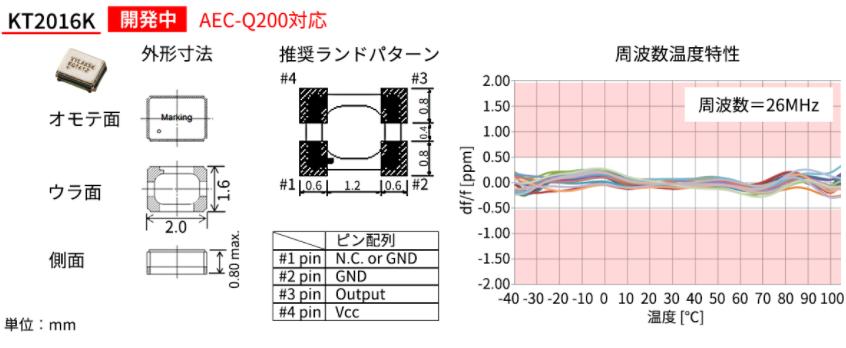

開發中支持AEC-Q200
特長：
尺寸：2.0 x 1.6 x 0.80 (max.)毫米
頻率：26~76.8MHz 貼片晶振
使用溫度范圍：-40 ~ +125℃
頻率溫度特性：+/-0.5ppm(@-40 ~ +105℃)
電源電壓：1.68 ~ 3.63V
其他
AEC-Q200 / Q100
支持2級
MSL 1
符合RoHS，REACH標準
可編程
用途：車載( V2X、Wi-Fi®、GNSS等)，Wi-Fi®是wi-fi聯盟的注冊商標。

SAW設備和射頻解決方案

京瓷獨有的TC-SAW技術
京瓷為各種市場提供SAW設備和射頻解決方案。近年來，我們還在產品陣容中添加了用于小單元和CPE的SAW雙工器。
以獨自的TC-SAW技術，今后也會支持無線通信技術的進化。
Temperature Compensated=溫度特性補償，京瓷溫補晶體振蕩器

什么是小型小區？
是手機基站的種類之一。用于補充普通基站(宏小區)，輸出功率小，覆蓋范圍也小。再根據輸出的不同分為微小區、微微小區(納米小區)、毫微微小區。
什么是CPE？
用于接受通信服務的設備中，安裝在訂戶的家中或辦公室等處。電話機、電纜調制解調器、家庭路由器等就是這種情況。客戶高級設備的縮寫。
特長：
1.低插入損耗
2.高衰減特性

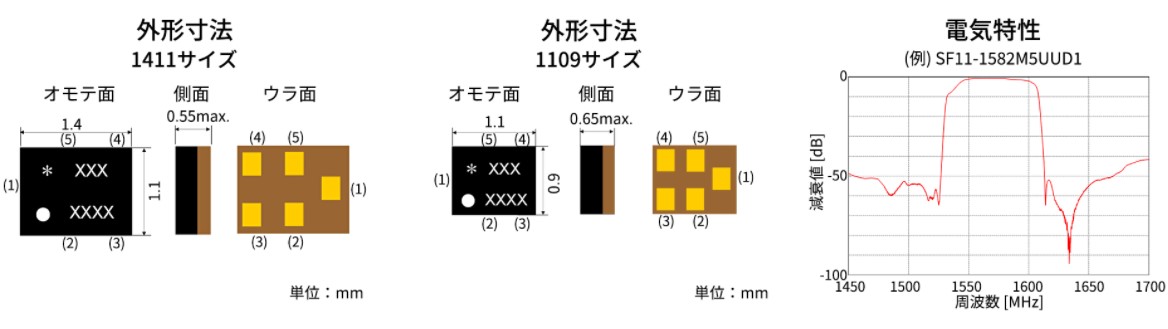

3.支持行業標準引腳布局小型尺寸: 1.4x1.1mm、1.1x0.9mm
4.電氣特性優異，不僅實現了小型化、輕量化，還實現了低損耗化、高衰減。
用途：智能手機、可穿戴設備、IoT、車載電信等

產品陣容：

產品編號	尺寸( mm )	Band	類型	IL (Tx )	隔離	生產狀態	規格表
SF11-1582M5UUD1	1.1 x 0.9	GPS L1+GAL E1/BDS B1 B1-2 +GLO G1 + high att.@ satellite communication	Unbalance	0.9dB typ ( 1559.05-1563.15MHz ) 0.9dB typ ( 1574.39-1576.45MHz ) 4.8 db類型。 ( 1597.55-1605.89MHz )	21dB typ ( 1610-1612MHz ) 53dB typ。 ( 1615-1620MHz ) 51dB typ ( 1626.5-1660.5MHz )	正在對應樣品	詳情請咨詢本公司
SF11-1192M5UUA1	1.1 x 0.9	GNSS Filter (GPS L5 + GAL E5b )	Unbalance	1.3dB typ。 ( 1166.22-1186.68MHz )	48dB typ . ( 850-950MHz ) 49dB typ ( 1427-1463MHz )	正在開發	詳情請咨詢本公司
SF14-1575M5UBA1	1.4 x 1.1	GPS L1	平衡	1.1dB typ ( 1574.42-1576.42MHz )	32dB typ。 ( 1501-1525MHz ) 49dB typ ( 1920-1980MHz )	批量產品	792KB
SF14-1575M5UBB1	1.4 x 1.1	GPS L1	平衡	1.7dB typ。 ( 1574.42-1576.42MHz )	38dB typ ( 1453-1525MHz ) 28dB typ ( 1625-1920MHz )	批量產品	827KB
SF14-1575F5UUA1	1.4 x 1.1	GPS L1	Unbalance	0.8 db類型。 ( 1573.92-1576.92MHz )	44dB typ。 ( 1501-1525MHz ) 49dB typ ( 1920-1980MHz )	批量產品	632KB
SF14-1575F5UUC1	1.4 x 1.1	GPS L1	Unbalance	0.45 db類型。 ( 1574.42-1576.42MHz )	24dB typ . ( 1500-1525MHz ) 34dB typ。 ( 1625-1650MHz )	批量產品	608KB
SF14-1582M5UUD2	1.4 x 1.1	GPS L1+GAL E1/BDS B1 B1-2 +GLO G1	Unbalance	0.9dB typ ( 1574.39-1576.45MHz ) 1.2dB typ ( 1565.19-1585.65MHz ) 1.2dB typ ( 1559.05-1563.15MHz ) 1.4dB typ ( 1597.55-1605.89MHz )	45dB typ。 ( 1427-1463MHz ) 42dB typ . ( 2401-2483MHz )	批量產品	628KB
SF14-1582M5UUE2	1.4 x 1.1	GPS L1+GAL E1/BDS B1 B1-2 +GLO G1	Unbalance	1.2dB typ ( 1559-1574.42MHz ) 0.7dB typ ( 1574.42-1576.42MHz ) 1.0dB typ。 ( 1576.42-1597.55MHz ) 1.2dB typ ( 1597.55-1605.89MHz )	41dB typ ( 1427-1453MHz ) 45dB typ。 ( 2400-2500MHz )	批量產品	613KB

可編程

原廠編碼	進口晶振	系列	頻率	電壓	工作溫度
KT2520K40000DAW18TAS	Kyocera京瓷	KT2520K	40MHz	1.8V	-40°C ~ 85°C
KT2016K26000BCW18ZAS	Kyocera京瓷	KT2016	26MHz	1.8V	-30°C ~ 85°C
KT2520K26000CCW18ZUS	Kyocera京瓷	KT2520K	26MHz	1.8V	-30°C ~ 85°C
KT2520K26000DCW28QAS	Kyocera京瓷	KT2520K	26MHz	2.8V	-30°C ~ 85°C
KT2520F16369ACW18TAG	Kyocera京瓷	KT2520F	16.369MHz	1.8V	-30°C ~ 85°C
KT2520F16800ACW28TAK	Kyocera京瓷	KT2520F	16.8MHz	2.8V	-30°C ~ 85°C
KT2520F37400ZAW18TBK	Kyocera京瓷	KT2520F	37.4MHz	1.8V	-40°C ~ 85°C
KT2520K26000AAW18TAS	Kyocera京瓷	KT2520K	26MHz	1.8V	-30°C ~ 85°C
KT2016A26000ACW18TLG	Kyocera京瓷	KT2016A	26MHz	1.8V	-30°C ~ 85°C
KT2520F16369ACW28TAK	Kyocera京瓷	KT2520F	16.369MHz	2.8V	-30°C ~ 85°C
KT2520F38400DEV30TAK	Kyocera京瓷	KT2520F	38.4MHz	3V	-20°C ~ 80°C
KT2520F26000ZAW18TKK	Kyocera京瓷	KT2520F	26MHz	1.8V	-40°C ~ 85°C
KT7050B12800KAW33TAD	Kyocera京瓷	KT7050B	12.8MHz	3.3V	-40°C ~ 85°C
KT5032F12800KAW33TAA	Kyocera京瓷	KT5032F	12.8MHz	3.3V	-40°C ~ 85°C
KT7050A20000KAW33TAD	Kyocera京瓷	KT7050	20MHz	3.3V	-40°C ~ 85°C
KT7050A24576KAW33TAD	Kyocera京瓷	KT7050	24.576MHz	3.3V	-40°C ~ 85°C
KT3225F16367ACW30TA0	Kyocera京瓷	KT3225F	16.367MHz	3V	-30°C ~ 85°C
KT3225F16369ACW28TA0	Kyocera京瓷	KT3225F	16.369MHz	2.8V	-30°C ~ 85°C
KT3225F27456ZAW28TA0	Kyocera晶振	KT3225F	27.456MHz	2.8V	-40°C ~ 85°C
KT2520F27456ZAW28TBA	Kyocera京瓷	KT2520F	27.456MHz	2.8V	-40°C ~ 85°C
KT2520K26000ZAW18TAS	Kyocera京瓷	KT2520K	26MHz	1.8V	-40°C ~ 85°C
KT3225T32768EAW30TAA	Kyocera京瓷	KT3225T	32.768kHz	3V	-40°C ~ 85°C
KT2520K26000ACW18TAS	Kyocera京瓷	KT2520K	26MHz	1.8V	-30°C ~ 85°C
KT2520F38400ZAW18TEK	Kyocera京瓷	KT2520F	38.4MHz	1.8V	-40°C ~ 85°C
KT2016A26000ECW18TLG	Kyocera京瓷	KT2016A	26MHz	1.8V	-30°C ~ 85°C
KT2016A52000ECW18TEG	Kyocera京瓷	KT2016A	52MHz	1.8V	-30°C ~ 85°C
KT3225K26000ZAW25TCS	Kyocera京瓷	KT3225K	26MHz	2.8V	-40°C ~ 85°C
KT1612A26000ECW18TBA	Kyocera京瓷	KT1612A	26MHz	1.8V	-30°C ~ 85°C
KT1612A52000ECW18TAA	Kyocera京瓷	KT1612A	52MHz	1.8V	-30°C ~ 85°C
KT3225T32768DAW33T	Kyocera京瓷	KT3225T	32.768kHz	3.3V	-40°C ~ 85°C
KT2016A20000ACW18TAG	Kyocera京瓷	KT2016A	20MHz	1.8V	-30°C ~ 85°C
KT2520Y40000ECV28TBA	Kyocera京瓷	KT2520Y	40MHz	2.8V	-30°C ~ 80°C
KT3225R40000ECV28TBA	Kyocera京瓷	KT3225R	40MHz	2.8V	-30°C ~ 80°C
KT3225R26000ZAW28TMA	Kyocera京瓷	KT3225R	26MHz	2.8V	-40°C ~ 85°C
