頻率：1.8 ~160MHz

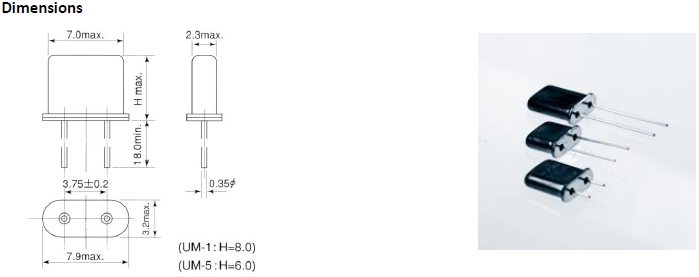

尺寸：7.9*3.2mm
Quarztechnik晶振,石英晶振,QTCC-UM1晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/U石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
我們是德國領先的石英貼片晶振制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變為現實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益。
石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.QTCC-UM1晶振,49U石英諧振器,無源插件石英晶體
|
Quarztechnik晶振 |
單位 |
QTCC-UM1晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
1.8 ~160MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作溫度 |
T_use |
- 40 to + 105°C |
標準溫度 |
|
激勵功率 |
DL |
0.1 mW |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
± 10 to ± 100 |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
10 – 50pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
輸出負載
建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.Quarztechnik晶振,石英晶振,QTCC-UM1晶振
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.QTCC-UM1晶振,49U石英諧振器,無源插件石英晶體
Quarztechnik晶振,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.推進了環境考慮的49U插件晶振產品和服務的產品和服務.為了提供社會,努力維護地球環境.遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.
地域社會環境保全活動及生物多樣性保全活動的參加,環境搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定49U插件晶體環境目的和目標,確實是落實,對其進行重新評估,努力持續改善. Quarztechnik晶振,石英晶振,QTCC-UM1晶振
Quarztechnik晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,生產新大體積晶振產品,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意. QTCC-UM1晶振,49U石英諧振器,無源插件石英晶體
