頻率：16.000 to 50.000MHz

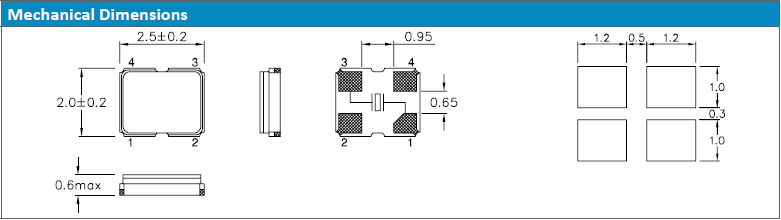

尺寸：2.5*2.0mm
Quarztechnik晶振,貼片晶振,QTC25晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接(產品無鉛對應),為無鉛產品.
我們是德國領先的石英晶體制造商之一。我們的優勢在于我們能夠在極短時間內將客戶的具體要求變為現實。我們廣泛的產品范圍使我們能夠處理石英技術的許多方面，為客戶提供物有所值的價格和穩定的價格。您也可以從我們訓練有素的團隊的專業知識和專家的專業知識中受益。
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.QTC25晶振,小型數碼產品晶振,2520mm石英晶振
|
Quarztechnik晶振 |
單位 |
QTC25晶振參數 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
16.000 to 50.000MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55 to +125°C |
裸存 |
|
工作溫度 |
T_use |
-40 to +85°C |
標準溫度 |
|
激勵功率 |
DL |
100μW typ. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±10 to ±30ppm |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
± 15 ~ ± 50 ppm |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7 to 32pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
SMD產品
SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
引線類型產品
當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.Quarztechnik晶振,貼片晶振,QTC25晶振
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.QTC25晶振,小型數碼產品晶振,2520mm石英晶振
Quarztechnik晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動,地球溫暖化防止及循環型社會的實現貢獻.與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對2520mm石英晶振,石英晶振的化學物質的管理強化等.
地域社會環境保全活動及生物多樣性保全活動的參加,環境搭配等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.這個環境方針是根據文件等的全體職員以及共同工作的人們.按照這個環境方針,設定小型電子產品系列晶振環境目的和目標,確實是落實,對其進行重新評估,努力持續改善. Quarztechnik晶振,貼片晶振,QTC25晶振
Quarztechnik晶振本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作;落實公司環安衛政策要求使環境暨產品安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時2520超小尺寸貼片晶振也能達到國際環保、安全衛生標準.2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則.QTC25晶振,小型數碼產品晶振,2520mm石英晶振
