頻率：198.35470MHz
尺寸：5.0x3.2x1.2mm
瑞薩HCMOS輸出石英晶振,XAH536198.354700I,車載導航晶振，進口晶振，RENESAS瑞薩電子晶振，XA系列編碼為：XAH536198.354700I，頻率為：198.35470MHz，小體積晶振尺寸：5.0x3.2x1.2mm封裝，LVCMOS輸出石英晶體振蕩器，六腳貼片晶振，石英晶振，5032晶振，有源晶振，SMD晶振，電源電壓：3.3V，工作溫度范圍：-40℃至+85℃，符合AEC-Q200標準。具有超小型，輕薄型，高精度，高性能，高品質，高質量，高溫度等特點。應用于：通訊設備，無線網絡，藍牙模塊，物聯網，北斗定位，車載導航，平板電腦，智能家居，汽車電子，安防設備，數字通信系統等。

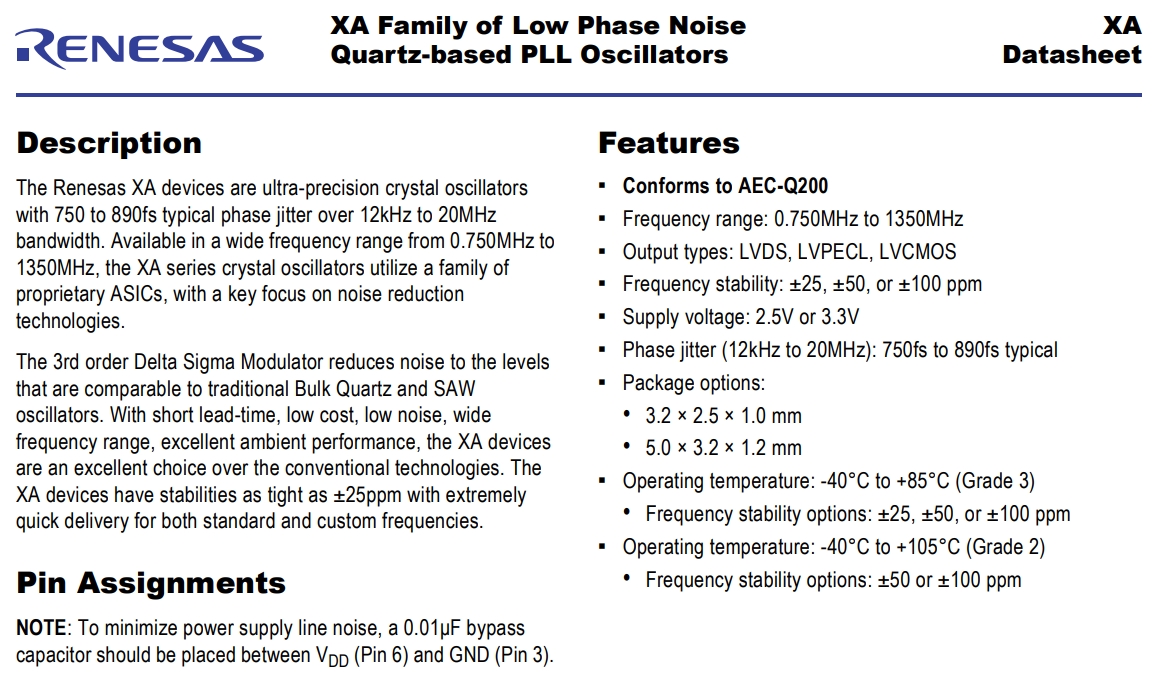

Renesas XA器件是超精密的晶體振蕩器，具有750到890fs的典型的超過12 kHz到20MHz帶寬的相位抖動。XA系列晶體振蕩器從0.750MHz到1350MHz到1350MHz，利用了一系列專有的asic，重點關注降噪技術。三階西格瑪調制器將噪聲降低到可與傳統的散裝石英和鋸紋波振蕩器相媲美的水平。XA系列具有較短的前置時間、低成本、低噪聲、頻率范圍廣、優異的環境性能，是超越傳統技術的優秀選擇。XA設備的穩定性高達±25ppm，標準和自定義頻率都非常快。
瑞薩HCMOS輸出石英晶振,XAH536198.354700I,車載導航晶振,參數表
| Symbol | Parameter | Output Type | Conditions | Minimum | Typical | Maximum | Units | ||||
| IDD | Power Supply Current | LVDS | — | — | — | 100 | mA | ||||
| LVPECL | — | 120 | |||||||||
| LVCMOS | 0.75MHz to 20MHz. | — | — | 32 | |||||||
| 20+MHz to 50MHz. | 35 | ||||||||||
| 50+MHz to 130MHz. | — | — | 47 | ||||||||
| 130+MHz to 200MHz. | 55 | ||||||||||
| 200+MHz to 250MHz. | — | — | 60 | ||||||||
| Symbol | Parameter | Output Type | Conditions | Minimum | Typical | Maximum | Units | ||||
| IDD | Power Supply Current | LVDS | 0.75MHz to 20MHz. | — | — | 26 | mA | ||||
| 20+MHz to 220MHz. | — | — | 34 | ||||||||
| 220+MHz to 630MHz. | — | — | 44 | ||||||||
| 630+MHz to 1000MHz. | — | — | 65 | ||||||||
| LVPECL | 0.75MHz to 20MHz. | — | — | 33 | |||||||
| 20+MHz to 220MHz. | — | — | 41 | ||||||||
| 220+MHz to 630MHz. | — | — | 63 | ||||||||
| 630+MHz to 1000MHz. | — | — | 72 | ||||||||
| LVCMOS | 0.75MHz to 20MHz. | — | — | 22 | |||||||
| 20+MHz to 50MHz. | — | — | 25 | ||||||||
| 50+MHz to 100MHz. | — | — | 29 | ||||||||
| 100+MHz to 130MHz. | — | — | 32 | ||||||||
| 130+MHz to 160MHz. | — | — | 35 | ||||||||
| 160+MHz to 180MHz. | — | — | 37 | ||||||||

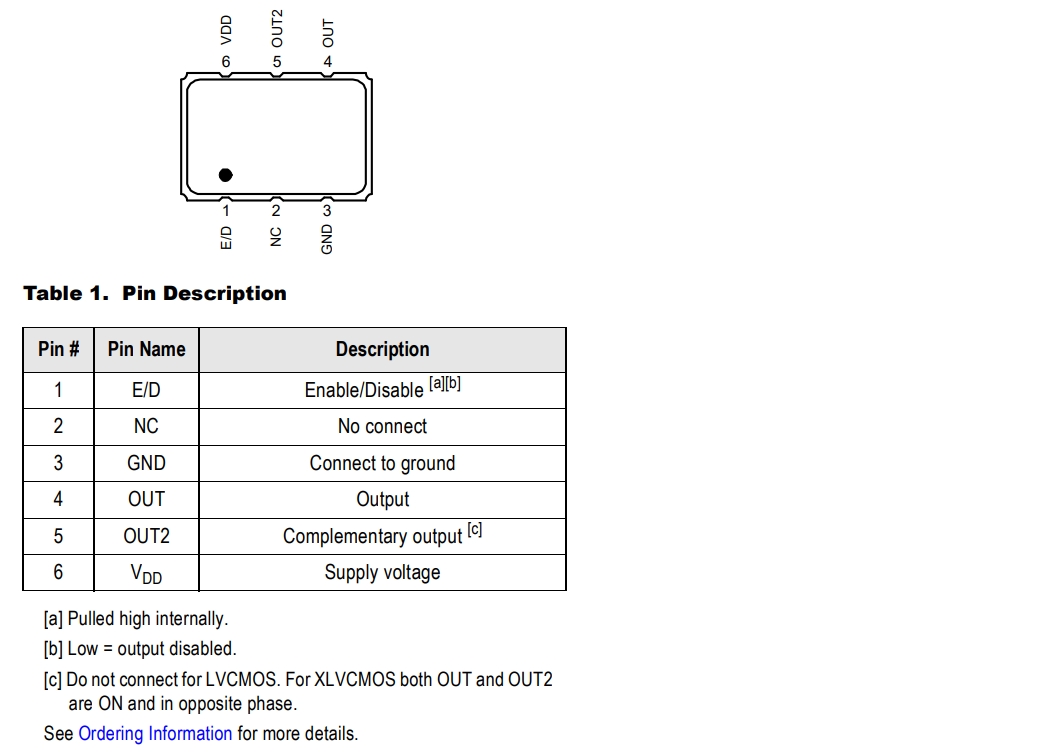

瑞薩HCMOS輸出石英晶振,XAH536198.354700I,車載導航晶振,尺寸圖
瑞薩HCMOS輸出石英晶振,XAH536198.354700I,車載導航晶振
產品特點:
符合AEC-Q200
頻率范圍：0.750MHz至1350MHz
輸出類型：LVDS、LVPECL、LVCMOS
頻率穩定性：±25、±50或±100 ppm
電源電壓：2.5V或3.3V
相位抖動（12kHz至20MHz）：典型750fs至890fs
程序包選項：
3.2×2.5×1.0毫米
5.0×3.2×1.2毫米石英晶體振蕩器
工作溫度：-40°C至+85°C（3級）
頻率穩定性選項：±25、±50或±100ppm
工作溫度：-40°C至+105°C（2級）
頻率穩定性選項：±50或±100ppm
| 編碼 | 晶振代理 | 描述 | 系列 | 頻率 | 輸出 | 電壓 |
| XAH335025.000000K | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVCMOS | XAH | 25 MHz | LVCMOS | 3.3V |
| XAH335030.000000K | Renesas晶振 | XTAL OSC XO 30.0000MHZ LVCMOS | XAH | 30 MHz | LVCMOS | 3.3V |
| XAH335030.000000I | Renesas晶振 | XTAL OSC XO 30.0000MHZ LVCMOS | XAH | 30 MHz | LVCMOS | 3.3V |
| XAH335025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVCMOS | XAH | 25 MHz | LVCMOS | 3.3V |
| XAH335006.005284I | Renesas晶振 | XTAL OSC XO 6.005284MHZ LVCMOS | XAH | 6.005284 MHz | LVCMOS | 3.3V |
| XAH335006.005284K | Renesas晶振 | XTAL OSC XO 6.005284MHZ LVCMOS | XAH | 6.005284 MHz | LVCMOS | 3.3V |
| XAH526033.300000I | Renesas晶振 | XTAL OSC XO 33.3000MHZ LVCMOS | XAH | 33.3 MHz | LVCMOS | 2.5V |
| XAH335033.333000X | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 33.333 MHz | HCMOS | 3.3V |
| XAH335033.333333X | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 33.333333 MHz | HCMOS | 3.3V |
| XAH335060.000000X | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 60 MHz | HCMOS | 3.3V |
| XAH335080.000000K | Renesas晶振 | OSC XO 80.0000MHZ LVCMOS SMD | XAH | 80 MHz | LVCMOS | 3.3V |
| XAH335100.000000K | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVCMOS | XAH | 100 MHz | LVCMOS | 3.3V |
| XAH535156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVCMOS | XAH | 156.25 MHz | LVCMOS | 3.3V |
| XAH535080.000000K | Renesas晶振 | XTAL OSC XO 80.0000MHZ LVCMOS | XAH | 80 MHz | LVCMOS | 3.3V |
| XAH525075.000000I | Renesas晶振 | XTAL OSC XO 75.0000MHZ LVCMOS | XAH | 75 MHz | LVCMOS | 2.5V |
| XAH530050.000000I | Renesas晶振 | XTAL OSC XO 50.0000MHZ LVCMOS | XAH | 50 MHz | LVCMOS | 3.3V |
| XAH335180.000000I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 180 MHz | HCMOS | 3.3V |
| XAH336080.000000I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 80 MHz | HCMOS | 3.3V |
| XAH730002.000000K | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 2 MHz | HCMOS | 3.3V |
| XAH535050.000000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAH | 50 MHz | HCMOS | 3.3V |
| XAH525040.000000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAH | 40 MHz | HCMOS | 2.5V |
| XAH325016.640000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 16.64 MHz | HCMOS | 2.5V |
| XAH730001.000000K | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 1 MHz | HCMOS | 3.3V |
| XAH335026.000000K | 貼片晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 26 MHz | HCMOS | 3.3V |
| XAH335024.000000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 24 MHz | HCMOS | 3.3V |
| XAH535125.000000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAH | 125 MHz | HCMOS | 3.3V |
| XAH335014.745600K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 14.7456 MHz | HCMOS | 3.3V |
| XAH536198.354700I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAH | 198.3547 MHz | HCMOS | 3.3V |
| XAH336000.127774I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 127.774 kHz | HCMOS | 3.3V |
| XAH730008.000000K | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 8 MHz | HCMOS | 3.3V |
| XAH335080.000000I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 80 MHz | HCMOS | 3.3V |
| XAH335000.127722I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 127.722 kHz | HCMOS | 3.3V |
| XAH335000.127774I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 127.774 kHz | HCMOS | 3.3V |
| XAH535048.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAH | 48 MHz | HCMOS | 3.3V |
| XAH730075.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 75 MHz | HCMOS | 3.3V |
| XAH336100.000000X | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 100 MHz | HCMOS | 3.3V |
| XAP520100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XAP | 100 MHz | LVPECL | 2.5V |
| XAH536080.000000I | Renesas晶振 | XTAL OSC XO 80.0000MHZ LVCMOS | XAH | 80 MHz | LVCMOS | 3.3V |
| XAH536125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVCMOS | XAH | 125 MHz | LVCMOS | 3.3V |
| XAH536003.330000I | Renesas晶振 | XTAL OSC XO 3.3300MHZ LVCMOS SMD | XAH | 3.33 MHz | LVCMOS | 3.3V |
| XAH335003.200000K | Renesas晶振 | XTAL OSC XO 3.2000MHZ LVCMOS SMD | XAH | 3.2 MHz | LVCMOS | 3.3V |
| XAH335032.000000K | Renesas晶振 | XTAL OSC XO 32.0000MHZ LVCMOS | XAH | 32 MHz | LVCMOS | 3.3V |
| XAH335006.005285K | Renesas晶振 | XTAL OSC XO 6.005285MHZ LVCMOS | XAH | 6.005285 MHz | LVCMOS | 3.3V |
| XAH335054.000000K | Renesas晶振 | XTAL OSC XO 54.0000MHZ LVCMOS | XAH | 54 MHz | LVCMOS | 3.3V |
| XAH325025.000000K | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVCMOS | XAH | 25 MHz | LVCMOS | 2.5V |
| XAH335050.000000K | Renesas晶振 | XTAL OSC XO 50.0000MHZ LVCMOS | XAH | 50 MHz | LVCMOS | 3.3V |
| XAH536025.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAH | 25 MHz | HCMOS | 3.3V |
| XAH736049.152000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 49.152 MHz | HCMOS | 3.3V |
| XAH736080.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 80 MHz | HCMOS | 3.3V |
| XAH736100.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAH | 100 MHz | HCMOS | 3.3V |
| XAH335006.003968I | Renesas晶振 | XTAL OSC XO 6.003968MHZ LVCMOS | XAH | 6.003968 MHz | LVCMOS | 3.3V |
| XAH335125.000000I | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAH | 125 MHz | HCMOS | 3.3V |
| XBH715025.000000K | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XBH | 25 MHz | HCMOS | 1.8V |
| XAP736200.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAP | 200 MHz | LVPECL | 3.3V |
