EPSON晶振,溫補晶振,TG-5035CE晶振,X1G0038310001晶振

頻率：10~40MHZ

尺寸：3.2*2.5mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：0755-29952551

LH-1

EPSON晶振,溫補晶振,TG-5035CE晶振,X1G0038310001晶振,

LH-2

型號		TG-5035CE晶振
輸出頻率范圍		10~40MHZ
電源電壓范圍		1.7~3.3V
電源電壓（Vcc）		+3.3V
消耗電流		+90mA max.
驅動輸出		CMOS
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//15pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±1.0×10-6,±2.5×10-6 max./-55~+125℃ ±1.0×10-6,±2.5×10-6 max./-40~+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V　@VCC≧+2.6V ±3.0×10-6~±5.0×10-6/Vcont=+0.9V±0.6V　@VCC=+1.8V
	頻率控制極性	正極性

愛普生TCXO有源振蕩器型號列表:

Model

Frequency

LxWxH

Output Wave

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

Freq. Control

25°C Aging

TG-5021CG

33.600000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

TG-5021CG

32.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

TG-5021CG

30.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

TG-5021CE

24.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.5 ppm

-40 to +85 °C

+/-5.00 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

19.200000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

16.368000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

TG-5035CE

26.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

愛普生TCXO有源振蕩器編碼列表:

Product Number

Model

Frequency

LxWxH

Output Wave

F.Tol@25°C

Ope Temperature

Freq/Temp

I [Max]

Freq. Control

25°C Aging

X1G0035810029

TG-5021CG

33.600000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

X1G0035810035

TG-5021CG

32.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

X1G0035810039

TG-5021CG

30.000000 MHz

2.50 x 2.00 x 0.80 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-2.00 ppm

≤ 2.0 mA

+/-1ppm

X1G0038210044

TG-5021CE

24.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.5 ppm

-40 to +85 °C

+/-5.00 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310001

TG-5035CE

19.200000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310004

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310005

TG-5035CE

16.368000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-1.0 ppm

-30 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310014

TG-5035CE

16.369000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

X1G0038310025

TG-5035CE

26.000000 MHz

3.20 x 2.50 x 0.90 mm

Clipped sine wave

+/-2.0 ppm

-40 to +85 °C

+/-0.50 ppm

≤ 1.5 mA

+/-1ppm

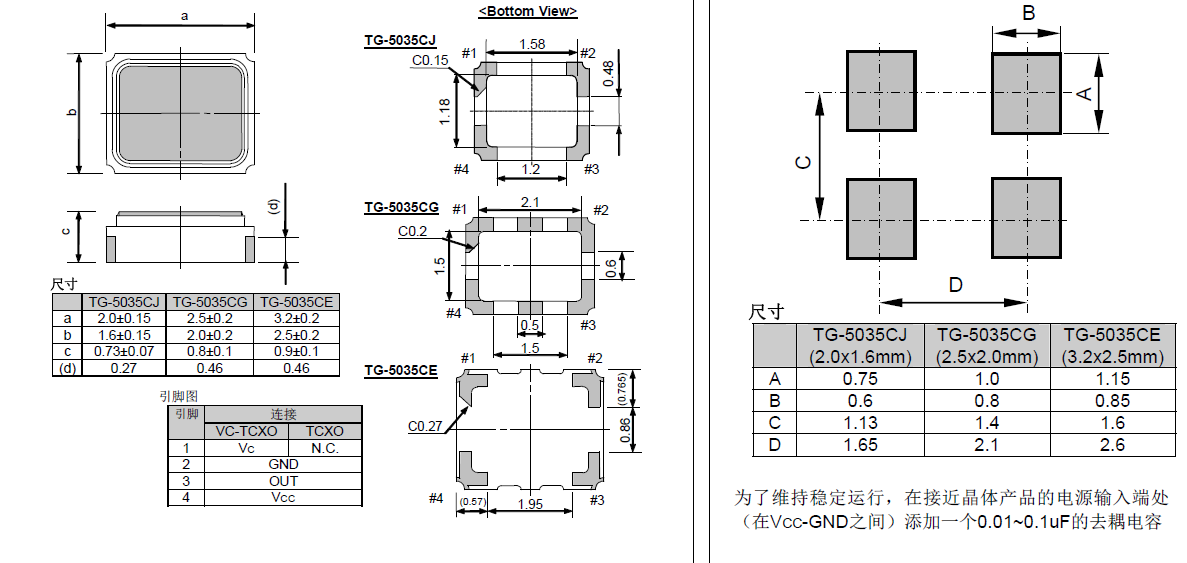

TG-5035CJ CG CE 2016 25203225

LH-4

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英有源晶振產品未撞擊機器或其他電路板等。EPSON晶振,溫補晶振,TG-5035CE晶振,X1G0038310001晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存OSC晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至進口晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

LH-5

愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少3225貼片振蕩器各種形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標. EPSON晶振,溫補晶振,TG-5035CE晶振,X1G0038310001晶振

愛普生晶振集團所生產的壓電石英晶體、3225有源振蕩器,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；

減少3225石英有源晶振污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
