頻率：50~230MHZ

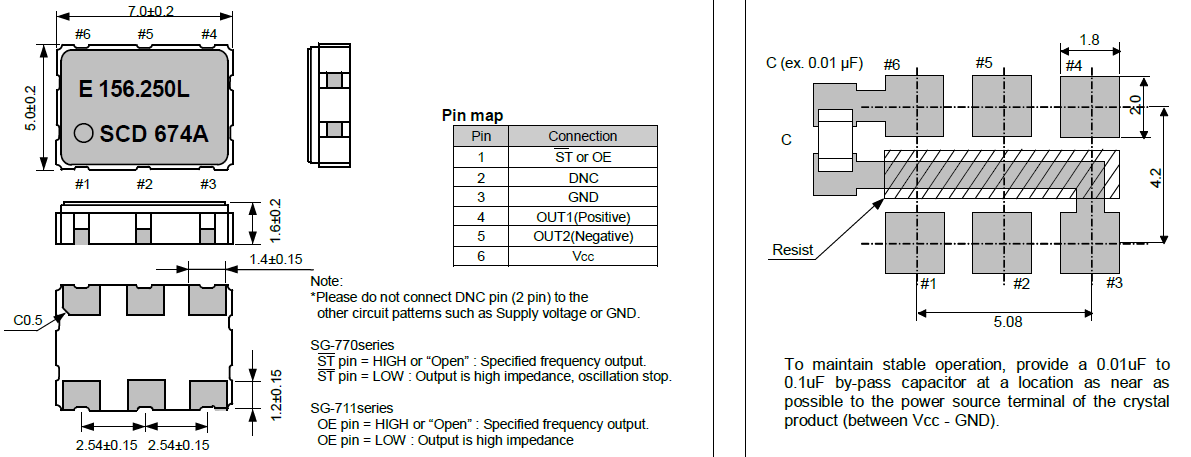

尺寸：7.0*5.0mm
EPSON晶振,有源晶振,SG-770SDD晶振,X1G0023610004晶振,貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品7050晶振被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為石英晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.
|
型號 |
SG-770SDD晶振 |
|
|
輸出頻率范圍 |
50~230MHZ |
|
|
電源電壓（Vcc） |
+2.5V |
|
|
消耗電流 |
+90mA max. |
|
|
驅動輸出 |
LV-PECL |
|
|
輸出電壓 |
0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled） |
|
|
輸出負載 |
10kΩ//15pF |
|
|
頻率穩定度 |
常溫偏差 |
±1.5×10-6 max.（After 2 reflows） |
|
溫度特性 |
±1.0×10-6,±2.5×10-6 max./-55~+125℃ |
|
|
電源電壓特性 |
±0.2×10-6 max.（VCC ±5%） |
|
|
負載變化特性 |
±0.2×10-6 max.（10kΩ//10pF±10%） |
|
|
長期變化 |
±1.0×10-6 max./year |
|
|
頻率控制 |
控制靈敏度 |
±3.0×10-6~±5.0×10-6/Vcont=+1.4V±1V @VCC≧+2.6V |
|
頻率控制極性 |
正極性 |
|
愛普生有源石英貼片振蕩器型號列表:
愛普生有源石英貼片振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-770SCD
133.333300 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
75.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
98.304000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SCD
200.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
155.520000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0023510130
SG-770SCD
133.333300 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023510131
SG-770SCD
75.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023510132
SG-770SCD
98.304000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023510808
SG-770SCD
200.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610004
SG-770SDD
155.520000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610007
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610008
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610012
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保進口晶振產品未撞擊機器或其他電路板等。EPSON晶振,有源晶振,SG-770SDD晶振,X1G0023610004晶振
存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存貼片晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至有源晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少愛普生進口晶振各種形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當的人力資源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標. EPSON晶振,有源晶振,SG-770SDD晶振,X1G0023610004晶振
愛普生晶振集團所生產的壓電石英晶體、有源石英晶振,有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；持續改進——持續改進環境績效和環境管理體系的承諾；
減少7050m有源晶振污染,節能降耗——污染預防的承諾；依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
