頻率：1.000MHz~52.000MHz

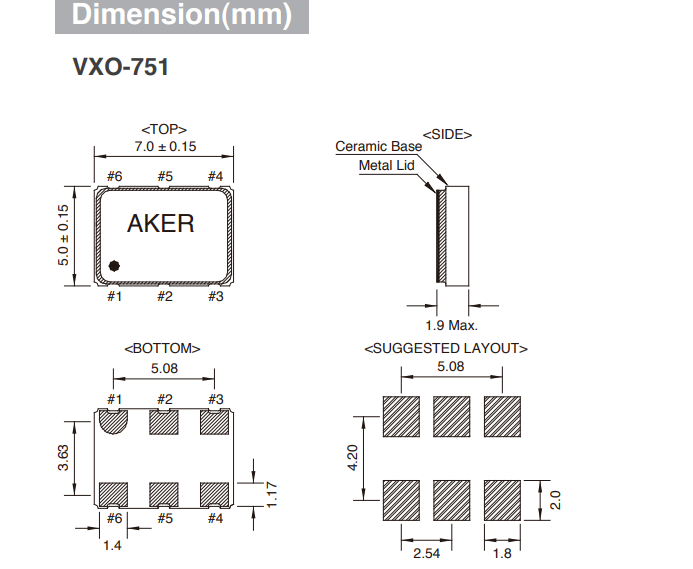

尺寸：7.0*5.0*1.9mm
安基晶振,壓控晶振,VXO-751高性能晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
1990 安碁科技股份有限公司成立,專業生產石英振蕩器.1999正式量產電壓控制振蕩器（VCXO）.于臺中加工出口區建國路購置約941.37坪之廠房,以擴大產能.2000引進全自動化制程設備,正式生產SMD產品,通過ISO9002認證.轉投資安圣電子科技股份有限公司.2001通過2000年版ISO9001認證.2007投資成立美國子公司AKER Technology USA Corp..大陸深圳設立辦事處.
|

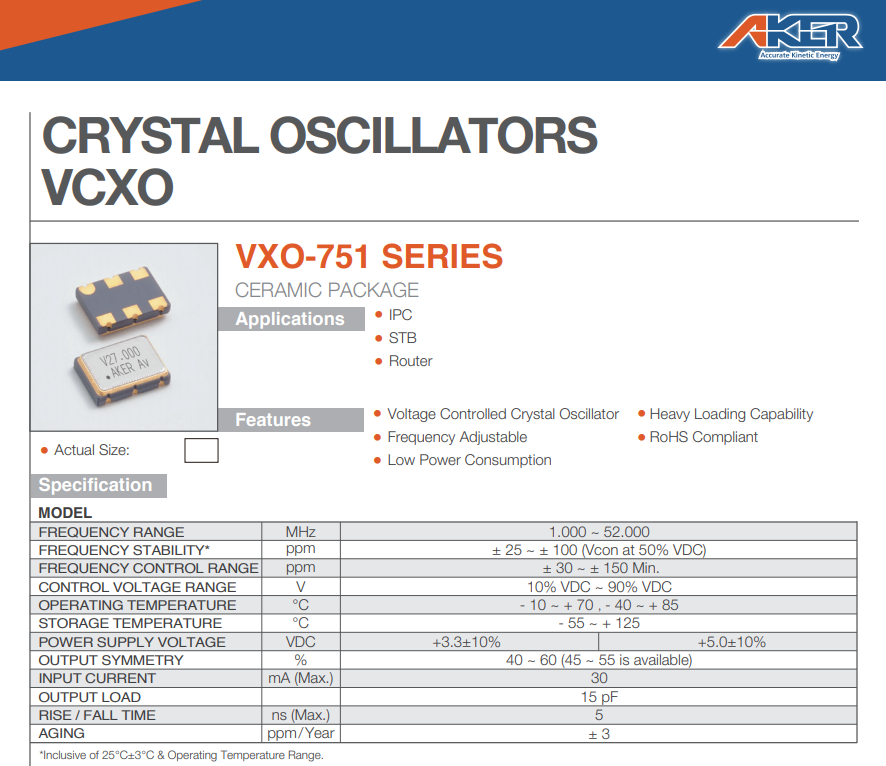

安基晶振 |
VXO-751晶振 |
|
輸出類型 |
CMOS |
|
輸出負載 |
15pF |
|
振蕩模式 |
基本/第三泛音 |
|
電源電壓 |
+3.3V,+5.0V |
|
頻率范圍 |
1.000MHz~52.000MHz |
|
頻率穩定度 |
±30ppm~±150ppm |
|
工作溫度 |
-10℃~+70℃ -40℃~+85℃ |
|
保存溫度 |
-55℃~+125℃ |
|
電壓卷（最大值）/ VOH（最小值） |
0.1 VDD / 0.9 VDD |
|
啟動時間 |
5 ms Max |
|
相位抖動（12兆赫~20兆赫） |
1個PS最大 |
|
老化率 |
±3 ppm /年最大 |
晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近高頻晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
激勵功率
在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率(請參閱“激勵功率”章節內容).
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則5070晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
AKER晶振重視污染預防,消除偏離程序的行為強調通過員工努力這一最可行的方法持續改進我們經營活動的環境績效.
AKER晶振將持續的環境、健康和安全方面的改進、污染預防和員工的努力納入日常運行當中.加強污染防治,減少現有的污染廢棄物以及在未來晶體諧振器、普通晶體振蕩器（SPXO）,石英晶振生產制造中所產生的污染.
AKER石英晶振環保環境與發展對策:實行可持續發展戰略.采取有效措施,防治工業污染.提高能源利用效率,改善能源結構.運用經濟手段保護環境.大力推進科技進步,加強環境科學研究,積極發展環境保護產業.健全環境法規,強化環境管理.加強環境教育,不斷提高環境意識.
AKER晶振減少污染物排放,對不可再生的資源進行有效利用.減少廢物的產生,對其排放的責任進行有效管理,有效地使用能源.通過石英晶振,貼片晶振,溫補晶振,石英晶體振蕩器設計工藝程序對員工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.
