頻率：3.5M~75MHZ

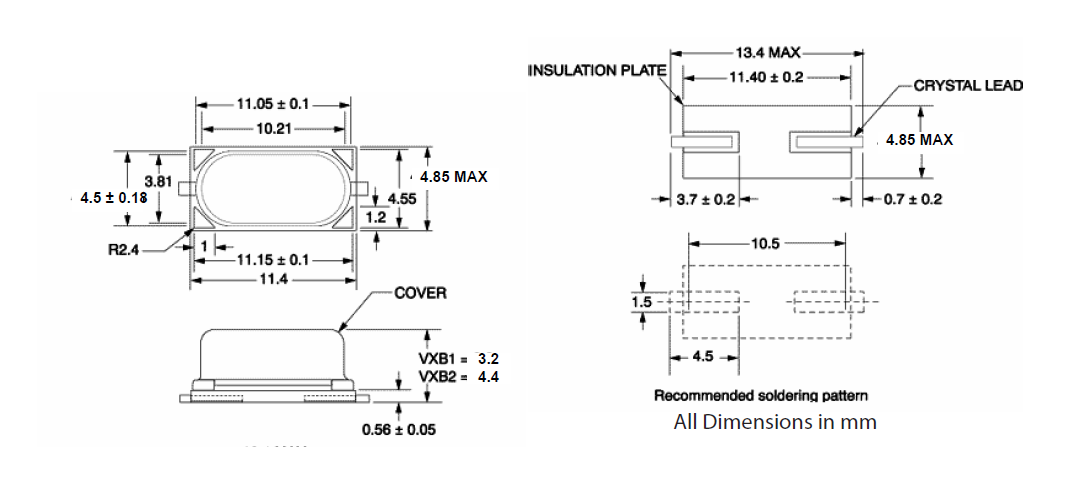

尺寸：11.4X4.8mm
引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.
Vectron國際晶振集團是一家產品制造商和解決方案的國際企業,以其獨特的技術領先.Vectron晶振核心競爭力結合了經典的水晶,看到技術和復雜的集成電路和先進的包裝.除了這些極具創新性的能力外,Vectron力求做到極具靈活性,專注于服務,迅速作出反應,專業地幫助客戶創新、改進和發展業務.
Vectron晶振公司總部設在哈德遜,在北美、歐洲和亞洲設有操作設施和銷售辦事處,在水晶振蕩器和濾鏡設計方面都以其技術能力而聞名.公司提供的創新和能力反映了高頻率、低成本設計和小型化的趨勢,以及更先進的綜合解決方案.其中一些關鍵技術包括:ASIC設計、表面安裝技術、陶瓷封裝、混合制造到類“S”、“高頻基礎”(HFF)晶體設計和空間組件能力.
使命宣言
Vectron國際晶振集團是頻率控制、傳感器和混合產品解決方案的首選技術合作伙伴.我們幫助客戶“創新、改進和發展”他們的業務.
質量宣言
Vectron晶振將繼續成為全球市場的世界級供應商,并將運用創新的、前瞻性的道德準則來滿足晶振,石英晶振,有源晶振,壓控振蕩器市場的需求.我們完全致力于認識客戶的需求,并以優質、服務、響應和規范的要求來回應這些需求.我們所有的員工都以客戶滿意度和持續改進為目標.
Vectron晶振,石英晶體,VXB1晶振,引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
|
Vectron晶振規格 |
單位 |
VXB1晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
3.5MHZ~75MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +70°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
8pF ,10PF,12PF,20PF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶體產品線路焊接安裝時注意事項
耐焊性：
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.Vectron晶振,石英晶體,VXB1晶振
（1）柱面式產品和DIP產品
|
晶振產品類型 |
晶振焊接條件 |
|
插件晶振型,是指石英晶振采用引腳直插模式的情況下 |
手工焊接+300°C或低于3秒鐘 |
|
SMD型貼片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情況下,有些型號晶振高溫可達260°,有些只可達230° |
+260°C或低于@最大值 10 s |
(2)SMD產品回流焊接條件圖
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷.請聯系我們以便獲取相關信息.
盡可能使溫度變化曲線保持平滑：
Vectron國際晶振集團環?；纠砟?
1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
3.有效利用資源和能源,認識到資源和能源的有限性,努力進行有效利用.
4為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, 壓電石英晶體元器件、壓電石英晶體、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
5.推進環保型業務,充分發揮綜合實力,推進石英晶振,貼片晶振環保型業務,為減輕社會的環境負荷做出貢獻.
6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.
