頻率：32.768KHZ

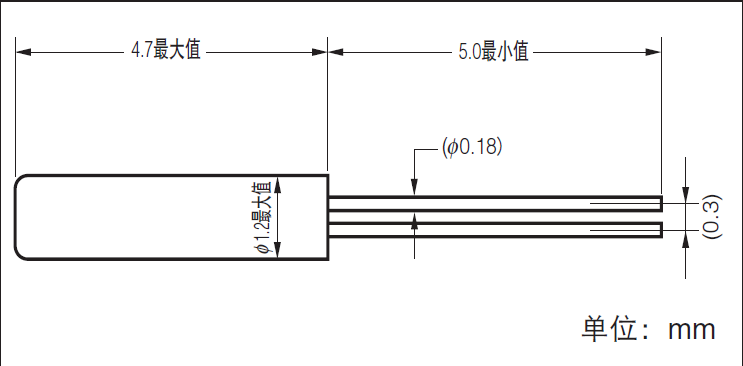

尺寸：1.2x4.0mm
自1881年創業以來,精工公司已不斷地向全世界推出了各種具有革新性的商品和服務. 比如壓控振蕩器,貼片晶振, 石英晶振,有源晶振,壓控振蕩器等.以腕表、電子元器件、系統解決方案的3大業務為軸心,推進各種業務,在全球范圍內開展各項活動.
精工控股株式會社精工晶振永恒不變主體就是,依靠“覺得可靠的質量”讓顧客得到放心和滿足.將集團基本理念定為“努力成為值得社會信賴的公司”,我們希望像全世界的顧客提供值得信賴的商品和服務.
精工控股株式會社精工晶振用多樣的技術支持高度發展的社會和產業
用精密加工技術支持社會發展：精工運用源自腕表制造的精密加工技術,制造從醫療儀器到汽車、手機的廣泛領域的精密零件,支持社會發展.
運用通過制造鐘表所積累的精密加工技術,我們還提供石英晶振,貼片晶振精密切削零件產品,被廣泛的應用于硬盤驅動器零件、醫療器械、照相機、電機和手機等各種領域.此外,我們還生產溫補晶振,石英晶體振蕩器,ABS剎車零件、發動機、變速器零件等汽車配件,以及數碼相機的快門等產品.除此以外,我們生產的機床產品凝聚了精工在金屬加工領域所積累的高度工藝,得到了眾多汽車零件廠商的青睞,為其高精度的生產制造貢獻著自己的力量.
精工晶振,32.768K音叉晶體,VT-120-F晶振,插件32.768K系列為滿足市場不同產品對精度的要求，通常情況下分為±5PPM、±10PPM、±20PPM，如果有其他特殊要求的客戶也可以分為在精度上分為正偏差以及負偏差。音叉型表晶32.768K晶振在產品中使用溫度范圍可以達到—40°到+70°的寬溫要求。插件32.768K系列主要使用于較為高端大氣上檔次的汽車電子、智能家用電器、筆記本、插卡音響、智能手表、以及數碼相機等產品中。
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法（如各鍍材的功率設計等）.使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
|
精工晶振規格 |
單位 |
VT-120-F晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-30°C ～ +70°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +60°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF ～ ∞ |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
精工晶振插件晶振系列安裝注意事項:
DIP 產品
已變形的石英晶振引腳不能插入板孔中.請勿施加過大壓力,以免引腳變形.
SOJ 產品和SOP 產品
請勿施加過大壓力,以免石英晶振引腳變形.已變形的石英晶振引腳焊接時會造成浮起.尤其是SOP產品需要更加小心處理.
超聲波清洗
（1）使用AT-切割晶體和表面面濾波器波（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.精工晶振,32.768K音叉晶體,VT-120-F晶振
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞.
（3）請勿清洗開啟式晶振產品
（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.
（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.
精工控股株式會社精工晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,壓電石英晶體材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)
對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯 系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.
精工控股株式會社精工晶振通過引進環境會計、公布CO2排放量等措施推進環境的可視化,在商品的開發、制造、銷售、服務等各種過程中,致力于減少溫室效應氣體.
提供從材料的選定到廢棄過程中考慮環境質量的產品.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.
