頻率：100 ~ 170 MHz
尺寸：2.0×1.6×0.7mm
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖動晶振,2016貼片晶振
差分晶振可提供兩種相位彼此完全相反的信號，差分晶體振蕩器屬于行業里極其高端的有源晶振，擁有LVDS，LVPECL，HCMOS 等輸出方式，我們常見的是差分貼片晶振，體積有微小型也有大體積，常規的輸出方式是 LVDS，因此在業界中還有 LVDS 差分晶振這一說法，軍事設備與工業設備應用比較比較多。
日本NDK晶振NP2016SA型號的晶振是LV-PECL輸出的差分晶振。該2016晶振尺寸：2.0×1.6×0.7mm；電源電壓：+2.5V或+3.3V；低相位抖動 : Max. 100fs @156.25MHz；為無鉛產品。適用于數據中心，光模塊，DSP時鐘。差分晶振常用于高精度的時鐘應用，如通信設備、數據存儲器和精密儀器等。它的優點包括低相位噪聲、低抖動和高頻率穩定性，能夠滿足一些對時鐘信號質量要求較高的應用場景。
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖動晶振,2016貼片晶振

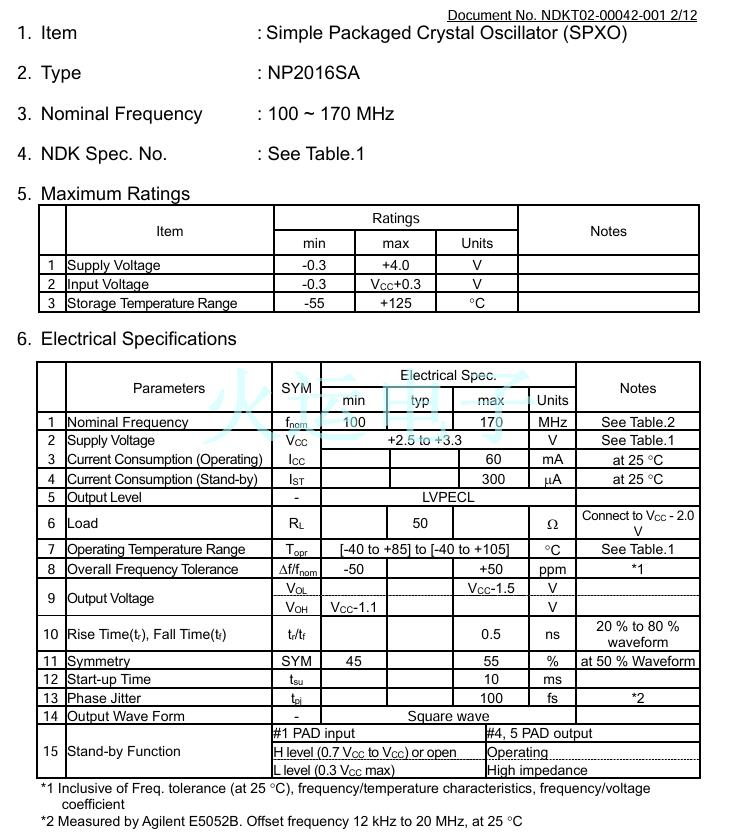

| 規格 | 符號 | 值 | 單位 | |
| 額定頻率 | fnom | 100 ≦ F ≦ 170 | MHz | |

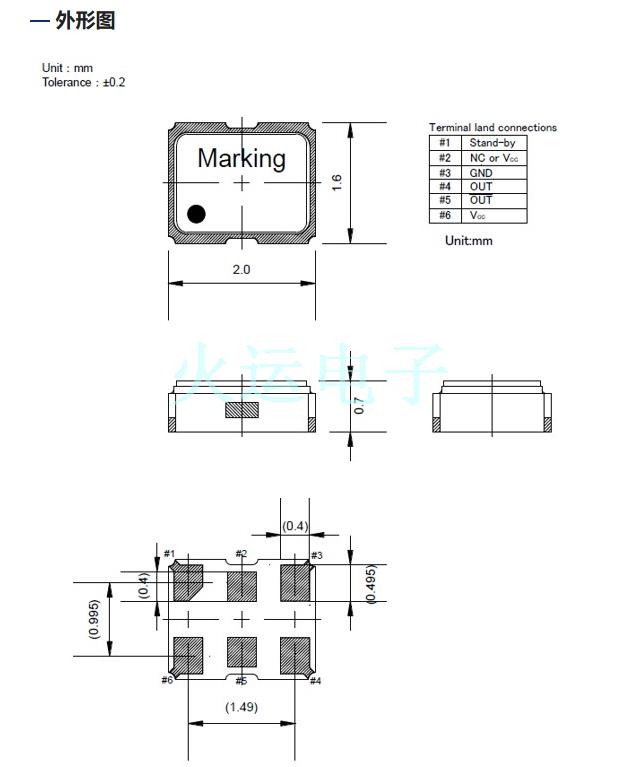

| 尺寸大小 (L×W×H) | - | 2.0×1.6×0.7 | mm | |
| 電源電壓 | Vcc | 2.5/3.3 | V | |
| 消耗電流（工作時） | ICC | Max. 60 | mA | |
| 消耗電流（斷開時） | IST | Max. 300 | μA | |
| 輸出規格 | - | LVPECL | - | |
| 負載電容 | CL | 50 | Ω | |
| 儲存溫度范圍 | Tstr | -55 to +125 | ℃ | |
| 工作溫度范圍 | Topr | -40 to +85 | -40 to +105 | ℃ |
| 綜合頻率允許偏差 | Δf/fnom | Max. ±50 | ppm | |
| 輸出電壓 | VOL | Max. VCC-1.5 | V | |
| 輸出電壓 | VOH | Min. VCC-1.1 | V | |
| 上升時間,下降時間 | tr/tf | Max. 0.5 | ns | |
| 波形對稱 | SYM | 45 to 55 | % | |
| 起振時間 | tsu | Max. 10 | ms | |
| 相位抖動 | tpj | Max. 100 | fs | |
| 規格料號 (Vcc=2.5V) | - | NSC5438A | NSC5441A | - |
| 規格料號 (Vcc=3.3V) | - | NSC5438B | NSC5441B | - |
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖動晶振,2016貼片晶振
LV-PECL差分晶振,日本NDK晶振,NP2016SA,低抖動晶振,2016貼片晶振
所有晶振產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。 （比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
