希華晶振,7050晶振,GX-70502晶振

頻率：6.000MHz~70.000MHz

尺寸：7.0*5.0*1.4mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：0755-29952551

希華晶振公司藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合，不斷開發創新及制程改造，以全系列完整石英晶體諧振器產品線，來滿足客戶對石英元件多樣化的需求。透過最佳團隊組合及先進之生產技術，建立完整的產品線，以健全的供應煉系統，為客戶提供全方位的服務。運據點遍布臺灣、中國大陸、日本、新加坡、美國及歐洲等世界各地，使希華得以提供服務予世界電子大廠。
勞工職業安全衛生議題近年成為世界各國及企業關注焦點，如何做到‘降低職業災害發生、確保無源晶振工作場所安全、實施員工健康管理’一直是希華晶體努力的方向，公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證，提供勞工符合系統要求的安全衛生工作環境。并藉由教育訓練的規劃與推動，讓組織文化生根、人員素質提升、知識庫建立、經驗傳承，落實希華全方位教育訓練，強化員工競爭力的教育訓練政策，進而達成強化公司競爭力及公司愿景的目標。

LH-1

希華晶振,7050晶振,GX-70502晶振.超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從6MHz起對應,小型,超薄型具備強防焊裂性,陶瓷面石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
希華石英晶振產品電極的設計：石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率；2.往外界引出電極；3.改變電阻；4.抑制雜波。第1、2、3項相對簡單，第4項的設計很關鍵，電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化。特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大，故對電極的設計提出了更精準的要求。7050二腳壓電石英貼片晶體,6M低頻石英諧振器,GX-70502晶振

希華晶振	單位	GX-70502晶振	石英晶振基本條件
標準頻率	f_nom	6.000MHz~70.000MHz	標準頻率
儲存溫度	T_stg	-40°C ~+90°C/-40°C ~+125°C	裸存
工作溫度	T_use	-10°C ~+70°C/-40°C ~+85°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.dninq.cn/
頻率溫度特征	f_tem	±30 × 10-6/-40°C ~+85°C	超出標準的規格請聯系我們.
負載電容	CL	10PF~20PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-10°C ~ +70°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

LH-3

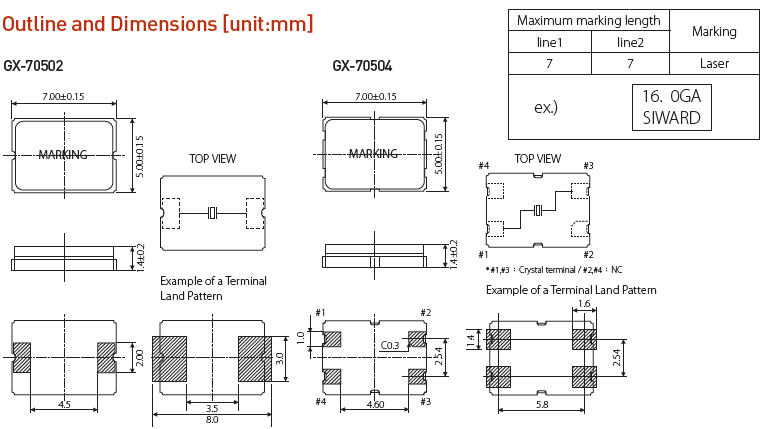

GX-70502 GX-70504 7050

LH-4

超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
（2）使用進口晶振和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。7050二腳壓電石英貼片晶體,6M低頻石英諧振器,GX-70502晶振
（3）請勿清洗開啟式產品
（4）對于可清洗產品，應避免使用可能對貼片晶體產生負面影響的清洗劑或溶劑等。
（5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響晶振的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致希華石英晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。希華晶振,7050晶振,GX-70502晶振
負載電容
振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

LH-5

勞工職業安全衛生議題近年成為世界各國及企業關注焦點，如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向，公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證，提供勞工符合系統要求的安全衛生工作環境。希華晶振,7050晶振,GX-70502晶振
自2003年起推行全廠節能減碳措施，落實于電力、空調、氣體、照明、用水、資源回收、禁用免洗碗筷等項目，有效降低7050貼片晶振生產車間碳排放，節省公司支出。注重廠區綠化植栽及環境維護，植栽綠覆率達34％提供員工優良工作、生活環境。
希華晶體科技股份有限公司藉由環境/安衛管理系統的推動執行，以整合內部資源，奠定經營管理的基礎。藉執行環境考量面/安衛危害鑒別作業，玻璃面石英貼片晶振生產環境/安衛管理方案和內部稽核為手段，合理化推動環境/安衛管理，落實環境/安衛系統有效實施。
(1) 提升資源使用效率，避免資源浪費。
(2) 確保所有制程、SMD晶體產品及服務符合法規及其他要求。
(3) 致力工業減廢、污染減量。
(4) 加強內部及外部利害關系者的溝通。7050二腳壓電石英貼片晶體,6M低頻石英諧振器,GX-70502晶振
