當前位置：首頁 » 進口晶振 » 西鐵城晶振 » CITIZEN晶振,5070有源晶振,CSX-750V晶振,CSX-750VKBL27000000T

prevnext

CITIZEN晶振,5070有源晶振,CSX-750V晶振,CSX-750VKBL27000000T

頻率：2~40MHz

尺寸：5.0×7.0mm

7050mm的封裝尺寸最適合于移動智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.“CSX-750VKBL27000000T”(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

訂購熱線：0755-29952551

CITIZEN晶振,5070有源晶振,CSX-750V晶振。“CSX-750VKBL27000000T”日本株式會社西鐵城晶振品牌【CITIZEN】，該品牌創立時間在1918年,在1975年西鐵城會社成立了西鐵城株式會社水晶事業部，從此研發石英晶體諧振器.我們有一個良好的信譽在市場上特別是對我們的晶振,石英晶振,有源晶振,壓控振蕩器等高精密零件使用我們自己的核心技術和脆性材料和微顯示高清圖片是必需的.是盡一切努力來改善我們的技術和發展提供有價值的服務我們的客戶,即使這是一個利基市場.

西鐵城晶振奉行的管理政策是“標題作為紀念公司保持活著在這個時代”.“CSX-750VKBL27000000T”日本制造業可持續發展的業務形式將在這樣一個追求快速多變的經濟,而重視個人、社會和環境問題.西鐵城晶振試圖滿足你在電子設備領域中成為龍頭企業。

項目	符號	CSX-750V晶振規格說明	條件
輸出頻率范圍	f₀	2MHz~40MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3.3 V to 5.0 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.dninq.cn/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

CSX-750V

LH-4

機械振動的影響

當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時,“CSX-750VKBL27000000T”比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于諧振器的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

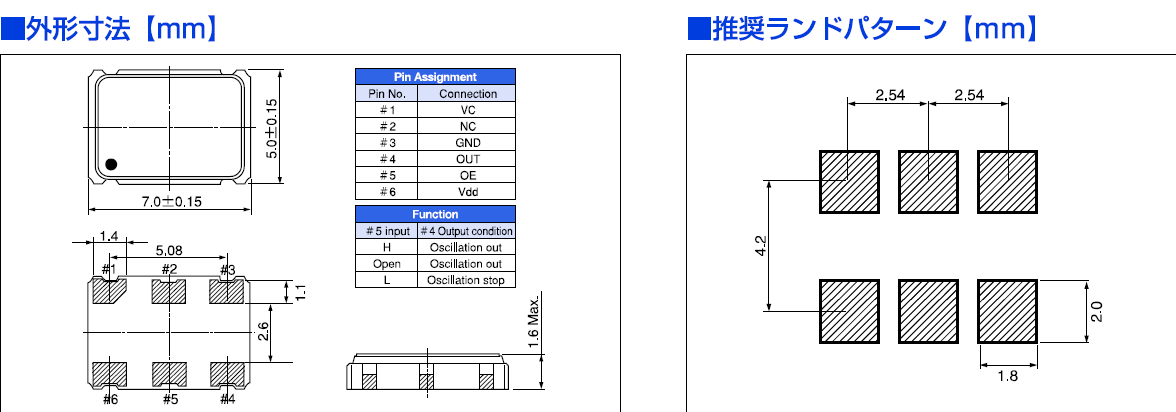

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存進口晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞。石英晶體振蕩器,貼片有源晶體振蕩器,CSX-750V晶振 LH-5

“CSX-750VKBL27000000T”西鐵城晶振公司環保環境與發展對策：實行可持續發展戰略。采取有效措施，防治工業污染。提高能源利用效率，改善能源結構。運用經濟手段保護環境。大力推進科技進步，加強環境科學研究，積極發展環境保護石英晶振產業。健全環境法規，強化環境管理。加強環境教育，不斷提高環境意識。

地域社會環境保全活動及生物多樣性保全活動的參加，環境関搭配等的信息積極的公開的事，與社會的交流的知識進一步加深協調進一步的協調。

嚴格遵守國家職業安全健康法律、法規，培養員工的安全意識和能力，持續改進貼片晶振職業安全健康管理績效，預先采取安全措施，消除或降低危險，優先選用安全系數高的材料、設備及工藝，提高事故預防水平，創造良好的工作環境，保障員工的身心健康。石英晶體振蕩器,貼片有源晶體振蕩器,CSX-750V晶振

努力保護全球環境的環保意識進行環保生產和提供石英晶體諧振器以及服務給消費者.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染。
