LH-1

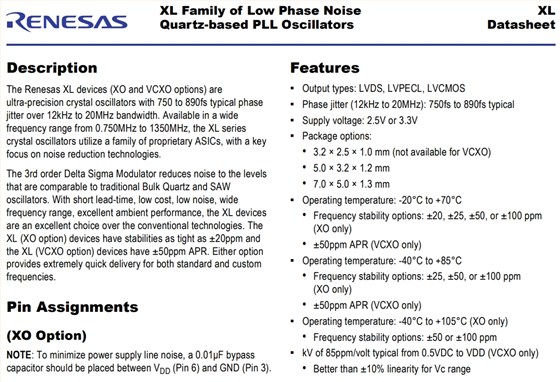

Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振，進口晶振，Renesas瑞薩電子晶振，XL系列晶振，編碼為：XLQ725148.500000I，頻率為：148.500MHz，小體積晶振尺寸：7.0x5.0mm，LVPECL輸出差分晶振，六腳貼片晶振，石英晶振，有源晶振，石英晶體振蕩器。Renesas XL設備（XO和VCXO選項）是超精密晶體振蕩器，具有超過12 kHz到20MHz帶寬的典型750到890fs相位抖動。XL系列晶體振蕩器從0.750MHz到1350MHz到1350MHz，采用一系列專有的asic，重點關注降噪技術。三階西格瑪調制器將噪聲降低到可與傳統的散裝石英和鋸紋波振蕩器相媲美的水平。XL設備具有短、低成本、低噪聲、頻率范圍廣、優異的環境性能，是傳統技術的優良選擇。XL（XO選項）設備的穩定性緊密為±20ppm，而XL（VCXO選項）設備的±為50ppmAPR。任何一種選項都可以為標準頻率和自定義頻率提供非常快速的交付。廣泛應用于：通訊設備，機頂盒、光端機、安防設備、路由器/交換機、儀器儀表、航空航天電子，光纖通信，10G以太網等應用。

LH-2

Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振,參數表

Parameter

Symbol

Condition

Min

Typ

Max

Units

Output Frequency Range

FOUTR

148.5

MHz

Frequency Stability

Temperature = -20°C to +70°C

±20

±100

ppm

Temperature = -40°C to +85°C

±25

±100

ppm

Aging (1styear)

Ta = 25°C

Aging (10 years)

Ta = 25°C

Output Load

TOVDD- 2.0V

Ohms

Start-up Time

TST

Output valid time after VDD meets
minimum specified level

Output Rise Time

20% to 80% VPP

400

Output Fall Time

80% to 20% VPP

400

Output Clock Duty Cycle

TDTCY

50%VP-P

Output Enable/ Disable Time

TOE

100

Period Jitter, RMS

JPER

Frequency = 156.25MHz

5.80

Random Jitter

Frequency = 156.25MHz
Per MJSQ spec (Methodologies for
Jitter and Signal Quality specifications)

1.29

Deterministic Jitter

9.3

Total Jitter

27.7

Phase Jitter (12kHz – 20MHz)

φJITTER

Common Frequencies

860

Phase Noise Performance
Frequency = 156.25MHz

φNOISE

100Hz of Carrier

-80

dBc/Hz

1kHz of Carrier

-115

dBc/Hz

10kHz of Carrier

-117

dBc/Hz

100kHz of Carrier

-121

dBc/Hz

1MHz of Carrier

-142

dBc/Hz

10MHz of Carrier

-150

dBc/Hz

Output Frequency (Common)

FOUT

100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz,(Contact IDT for additional frequencies)

LH-3

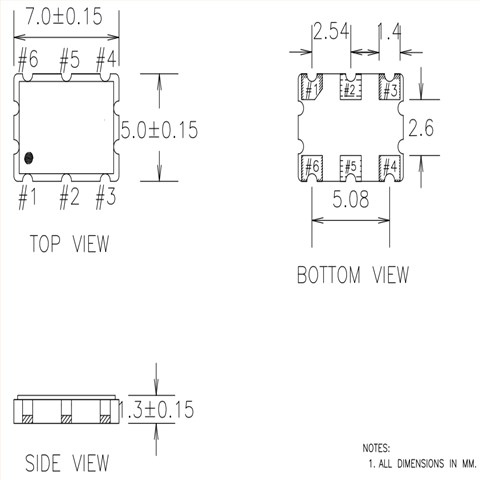

Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振,尺寸圖

Renesas高性能晶振,XLQ725148.500000I,LVPECL輸出低功耗晶振

產品特性：

輸出類型：LVDS、LVPECL、LVCMOS

相位抖動（12kHz至20MHz）：典型750fs至890fs

電源電壓：2.5V或3.3V

程序包選項：

3.2×2.5×1.0 mm（不適用于VCXO）

5.0×3.2×1.2毫米

7.0×5.0×1.3毫米

工作溫度：-20°C至+70°C

頻率穩定性選項：±20、±25、±50或±100ppm（僅限XO）

±50ppm APR（僅限VCXO）

工作溫度：-40°C至+85°C

頻率穩定性選項：±25、±50或±100ppm（僅限XO）

±50ppm APR（僅限VCXO）石英晶體振蕩器

工作溫度：-40°C至+105°C（僅限XO）

頻率穩定性選項：±50或±100ppm

從0.5VDC到VDD（僅限VCXO）的85ppm/V的kV

Vc范圍的線性度優于±10%

編碼	晶振廠家	描述	系列	頻率	輸出	電壓
XLM535026.000000I	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XLM	26 MHz	LVDS	3.3V
XLM535026.000000I8	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XLM	26 MHz	LVDS	3.3V
XLJ735033.000000I	Renesas晶振	XTAL OSC XO 33.0000MHZ LVCMOS	XLJ	33 MHz	LVCMOS	3.3V
XLJ725033.000000I	Renesas晶振	XTAL OSC XO 33.0000MHZ LVCMOS	XLJ	33 MHz	LVCMOS	2.5V
XLJ525110.000000I	Renesas晶振	XTAL OSC XO 110.0000MHZ LVCMOS	XLJ	110 MHz	LVCMOS	2.5V
XLM536026.000000X	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XLM	26 MHz	LVDS	3.3V
XLQ336100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVPECL	XLQ	100 MHz	LVPECL	3.3V
XLQ336025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ LVPECL	XLQ	25 MHz	LVPECL	3.3V
XLM536026.000000I	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XLM	26 MHz	LVDS	3.3V
XLQ725148.500000I	Renesas晶振	XTAL OSC XO 148.5000MHZ LVPECL	XLQ	148.5 MHz	LVPECL	2.5V
XLM536026.000000I8	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XLM	26 MHz	LVDS	3.3V
XLQ725148.500000I8	Renesas晶振	XTAL OSC XO 148.5000MHZ LVPECL	XLQ	148.5 MHz	LVPECL	2.5V
XLM730054.000000X	Renesas晶振	XTAL OSC XO 54.0000MHZ LVDS SMD	XLM	54 MHz	LVDS	3.3V
XLM535156.250000I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	XLM	156.25 MHz	LVDS	3.3V
XLM535025.000000X	Renesas晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	XLM	25 MHz	LVDS	3.3V
XLM535026.000000X	Renesas晶振	XTAL OSC XO 26.0000MHZ LVDS SMD	XLM	26 MHz	LVDS	3.3V
XLM336027.000000X	Renesas晶振	XTAL OSC XO 27.0000MHZ LVDS SMD	XLM	27 MHz	LVDS	3.3V
XLM336070.656000X	Renesas晶振	XTAL OSC XO 70.6560MHZ LVDS SMD	XLM	70.656 MHz	LVDS	3.3V
XLQ735168.000000X	Renesas晶振	XTAL OSC XO 168.0000MHZ LVPECL	XLQ	168 MHz	LVPECL	3.3V
XLM326010.000000X	Renesas晶振	XTAL OSC XO 10.0000MHZ LVDS SMD	XLM	10 MHz	LVDS	2.5V
XLM536080.000000X	Renesas晶振	XTAL OSC XO 80.0000MHZ LVDS SMD	XLM	80 MHz	LVDS	3.3V
XLM536072.000000X	Renesas晶振	XTAL OSC XO 72.0000MHZ LVDS SMD	XLM	72 MHz	LVDS	3.3V
XLQ735156.250000X	Renesas晶振	XTAL OSC XO 156.2500MHZ LVPECL	XLQ	156.25 MHz	LVPECL	3.3V
XLQ735200.000000X	Renesas晶振	XTAL OSC XO 200.0000MHZ LVPECL	XLQ	200 MHz	LVPECL	3.3V
XLM326100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XLM	100 MHz	LVDS	2.5V
XLM525100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	XLM	100 MHz	LVDS	2.5V
XLQ735100.000000I	Renesas晶振	XTAL OSC XO 100.0000MHZ LVPECL	XLQ	100 MHz	LVPECL	3.3V
XLM535099.000000I	貼片晶振	XTAL OSC XO 99.0000MHZ LVDS SMD	XLM	99 MHz	LVDS	3.3V
XLQ320125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVPECL	XLQ	125 MHz	LVPECL	2.5V
XLQ735025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ LVPECL	XLQ	25 MHz	LVPECL	3.3V
XLQ335015.520000I	Renesas晶振	XTAL OSC XO 15.5200MHZ LVPECL	XLQ	15.52 MHz	LVPECL	3.3V
XLM335022.579200I	Renesas晶振	XTAL OSC XO 22.5792MHZ LVDS SMD	XLM	22.5792 MHz	LVDS	3.3V
XLM320032.000000I	Renesas晶振	XTAL OSC XO 32.0000MHZ LVDS SMD	XLM	32 MHz	LVDS	2.5V
XLM730125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XLM	125 MHz	LVDS	3.3V
XLQ735000.775000I	Renesas晶振	XTAL OSC XO 775.0000KHZ LVPECL	XLQ	775 kHz	LVPECL	3.3V
XLM735098.304000I	Renesas晶振	XTAL OSC XO 98.3040MHZ LVDS SMD	XLM	98.304 MHz	LVDS	3.3V
XLM735122.880000I	Renesas晶振	XTAL OSC XO 122.8800MHZ LVDS SMD	XLM	122.88 MHz	LVDS	3.3V
XLM535072.000000X	Renesas晶振	XTAL OSC XO 72.0000MHZ LVDS SMD	XLM	72 MHz	LVDS	3.3V
XLM335025.000000I	Renesas晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	XLM	25 MHz	LVDS	3.3V
XLJ535054.000000I	Renesas晶振	XTAL OSC XO 54.0000MHZ LVCMOS	XLJ	54 MHz	LVCMOS	3.3V
XLJ536027.000000X	Renesas晶振	XTAL OSC XO 27.0000MHZ LVCMOS	XLJ	27 MHz	LVCMOS	3.3V
XLM736622.080000I	Renesas晶振	XTAL OSC XO 622.0800MHZ LVDS SMD	XLM	622.08 MHz	LVDS	3.3V
XLM520065.010000I	Renesas晶振	XTAL OSC XO 65.0100MHZ LVDS SMD	XLM	65.01 MHz	LVDS	2.5V
XLM525072.000000X	Renesas晶振	XTAL OSC XO 72.0000MHZ LVDS SMD	XLM	72 MHz	LVDS	2.5V
XLM530072.000000X	Renesas晶振	XTAL OSC XO 72.0000MHZ LVDS SMD	XLM	72 MHz	LVDS	3.3V
XLM735066.000000X	Renesas晶振	XTAL OSC XO 66.0000MHZ LVDS SMD	XLM	66 MHz	LVDS	3.3V
XLQ330A90.000000I	Renesas晶振	XTAL OSC XO 1.0900GHZ LVPECL SMD	XLQ	1.09 GHz	LVPECL	3.3V
XLM73V100.000000X	Renesas晶振	XTAL OSC VCXO 100.0000MHZ LVDS	XLM	100 MHz	LVDS	3.3V
XLQ735775.000000I	Renesas晶振	XTAL OSC XO 775.0000MHZ LVPECL	XLQ	775 MHz	LVPECL	3.3V
XLQ725328.125000I	Renesas晶振	XTAL OSC XO 328.1250MHZ LVPECL	XLQ	328.125 MHz	LVPECL	2.5V
XLJ726150.000000I	Renesas晶振	XTAL OSC XO 150.0000MHZ LVCMOS	XLJ	150 MHz	LVCMOS	2.5V
XLQ73V100.000000X	Renesas晶振	XTAL OSC VCXO 100.0000MHZ LVPECL	XLQ	100 MHz	LVPECL	3.3V
XLM726266.666000I	Renesas晶振	XTAL OSC XO 266.6660MHZ LVDS SMD	XLM	266.666 MHz	LVDS	2.5V
XLQ736A00.000000I	Renesas晶振	XTAL OSC XO 1.0000GHZ LVPECL SMD	XLQ	1 GHz	LVPECL	3.3V
XLM538098.304000X	Renesas晶振	XTAL OSC XO 98.3040MHZ LVDS SMD	XLM	98.304 MHz	LVDS	3.3V
XLM336027.000000I	Renesas晶振	XTAL OSC XO 27.0000MHZ LVDS SMD	XLM	27 MHz	LVDS	3.3V
XLM736106.250000I	Renesas晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	XLM	106.25 MHz	LVDS	3.3V
XLM526125.000000I	Renesas晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	XLM	125 MHz	LVDS	2.5V
XLJ328033.330000X	Renesas晶振	XTAL OSC XO 33.3300MHZ LVCMOS	XLJ	33.33 MHz	LVCMOS	2.5V
XLQ735768.000000I	Renesas晶振	XTAL OSC XO 768.0000MHZ LVPECL	XLQ	768 MHz	LVPECL	3.3V
XLM336019.200000I	Renesas晶振	XTAL OSC XO 19.2000MHZ LVDS SMD	XLM	19.2 MHz	LVDS	3.3V
XLQ735698.806300X	Renesas晶振	XTAL OSC XO 698.8063MHZ LVPECL	XLQ	698.8063 MHz	LVPECL	3.3V
XLQ735156.250000I	Renesas晶振	XTAL OSC XO 156.2500MHZ LVPECL	XLQ	156.25 MHz	LVPECL	3.3V
XLM336016.777216I	Renesas晶振	XTAL OSC XO 16.777216MHZ LVDS	XLM	16.777216 MHz	LVDS	3.3V
XLM736296.703300I	Renesas晶振	XTAL OSC XO 296.7033MHZ LVDS SMD	XLM	296.7033 MHz	LVDS	3.3V
XLM525200.000000I	Renesas晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	XLM	200 MHz	LVDS	2.5V
