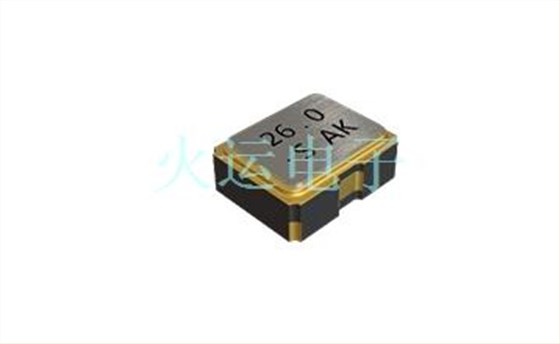

SIWARD品牌的OSC02系列晶振
應用
WiMAX
藍牙
特點

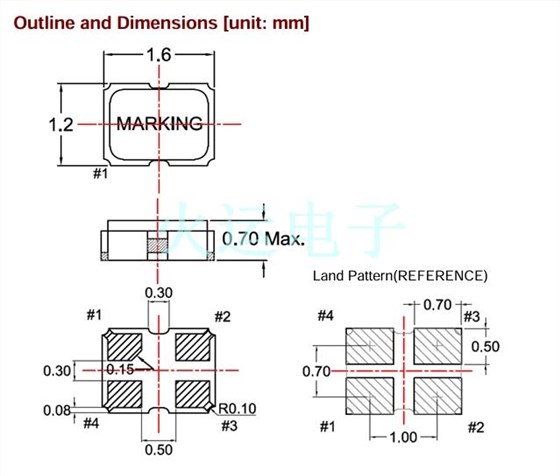

小型陶瓷封裝 / 尺寸 （ 1.6 x 1.2 x 0.7）
低電流消耗
CMOS 輸出 / 帶三態功能
| Model | OSC02 | ||||
| Nominal frequency | 5~60.0MHz | ||||
| Storage temperature range | -55 ∼ +125 ℃ | ||||
| Operating temperature range | -40 ∼ +125 ℃ | ||||
| Frequency stability | ±25ppm / ±50ppm | ||||
| Frequency Temp. Characteristics | ±50 ppm @-40~+105 ℃,+25 ℃ as the reference | ||||
| Power supply voltage | 1.8V DC±10% | 2.5V DC±10% | 3.3V DC±10% | ||
| Current consumption | 2.5mA max@ ~20M | 5mA max@~20M | 6mA max@ ~20M | ||
| 5mA max@ ~54M | 8mA max@ ~54M | 9mA max@ ~54M | |||
| Output level | C-MOS | ||||
| Load | 15 pF. | ||||
| Output voltage level | VOL: 10%Vcc max. / VOH: 90%Vcc min. | ||||
| Rise & Fall time | 7ns max.@10%Vcc ~ 90%Vcc | ||||
| Duty cycle | 45%∼55％ at 50%Vcc | ||||
| Start-up time | 5ms max. | ||||
| Phase Jitter | 1.0ps max.@12KHz to 20MHz | ||||
由于優異的穩定性，晶體振蕩器被廣泛應用于通信、測量、時鐘、控制設備等領域，這些領域需要高精度的頻率輸出。隨著對頻率穩定性的要求越來越嚴格，很多場合選擇購買振蕩器而不是石英晶體諧振器是更好的選擇，因為只需向振蕩器提供電源電壓即可輕松獲得高穩定性的頻率輸出。這里我們想提到的是晶振是指晶振單元和帶有反饋電路的放大器的組合單元。
希華晶體成立于1988年，專精于石英頻率控制元件之研發、設計、生產與銷售。從人工晶棒長成到最終產品，透過最佳團隊組合及先進之生產技術，建立完整產品線，包含人工水晶、石英晶片、SAW WAFER，以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等，以健全的供應鏈系統，為客戶提供全方位的服務。
